     前段时间rd09朋友提供了FENG3对JDM PIC 编程器改进版的制作方法，我照做了一个，觉得这是一款性价比非常高的烧写器，为让大家在制作过程中少走弯路，尽快品尝到成功的喜悦，特撰此文共享。
    JDM PIC 编程器最初的设计是一个奇特的创新，它非常灵活地运用了三极管及串口的工作原理，在无外部电源供应的情况下实现了VDD+5V、VPP+ 13V电源供应和时钟、数据的收发。而且串口的使用也不拘泥于其端口引脚的原定义，令人不得不佩服设计者的智慧。当初原设计时作者应该写了一个DOS下的驱动，而后来IC-PROG对其的支持使其在WINDOWS下面发扬光大。鉴于现在JDM被推荐和受欢迎的程度，我们实在应该感谢Jens Dyekjar Madsen创造了JDM，而Bonny Gijzen对它的支持则使其发扬光大。

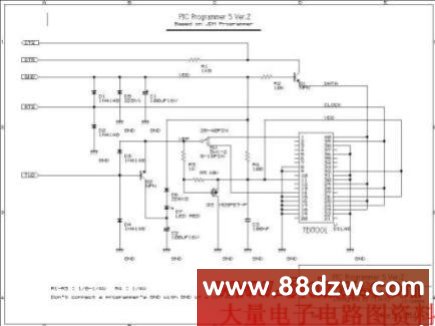

    图一是其最初的设计线路，使用25针的串口，其端口名称在9针的串口中同样可以找到。RTS口在提供时钟信号的同时还通过D3、D4整流、5.1V （D2）稳压管提供+5.1V的VDD电压，DTR与CTS配合实现数据的传送与接受，而TxD则提供烧写时的VPP+13V，这里+13V经过D6与 D2串连稳压得到。这里VDD是一直有供应，而VPP只在烧写时供应。

    图二是日本一个火腿族FENG3的改良版，最初的改良是为了使其可以用同一个卡座烧写40PIN及以下的直插式MCU，并且加了一个LED指示烧写状态。其后又增加了Q3，为的是在VPP在VDD之前加到MCU上，我在他的网站上没有找到关于为何要“VPP Befor VDD”的理由，但我猜想是为了一些有内部RC振荡的MCU所设计，因为如果使用有内部振荡的MCU而又选择了这个功能，在多次重复烧写时可能出现问题。试想如果MCU原来烧有程序，在VDD上电的同时MCU开始运作，由于有许多脚接地，在MCU初始化端口后就会导致某些设置成输出脚对地短路而烧坏 MCU。但是这里实现这个功能时有个问题，这将在其后说明。
    按FENG3的说明，“制作这个烧写器之前，我推荐首先查一下您的个人计算机串口有没有足够的电压输出。如果TxD, DTR, 和 RTS没有超过±7.5V，这个烧写器将不能正常工作。特别是最近的手提电脑通常使用低电压的RS232芯片。”我在这里要说明的是，实际上在±7.5V 范围烧写器还是不能工作的。至少要达到13.5V才行。什么道理大家可以想到。
    FENG3提示其它的要点有6个，请制作者仔细阅读：

1. 串口的地线 直接与烧写器的VDD相连，电路图中所有的接地符号均是PIC烧写器的地，请不要将串口的地与烧写器的地相连。（我一年前做过一个没成功，因为当时没搞清，误将串口的地和烧写器的地相连）
2. 这个PIC烧写器的VPP必须在烧8-18PIN和28-40PIN时通过一个开关切换，如果您在烧写时没有正确地选择好开关的位置，过电压可能将您的PIC烧坏。
3.  这个PIC烧写器不支持所有的PIC MCU，（不支持PIC16C5X； 20PIN的PIC16C770/771可以通过使用一个转接头来烧写。
4. 因我没有全系列的PIC芯片，所以我没有试过所有的PIC，使用这个烧写器我成功烧写并校验成功了如下型号： PIC12F629, PIC12F675, PIC16F627, PIC16F628, PIC16F630, PIC16F676, PIC16F818, PIC16F819, PIC16F84A, PIC16F873, PIC16F877A, PIC18F2320, PIC18F452.（本人成功烧写和校验了16F7X系列）。
5. 烧写软件使用Bonny Gijzen. 的IC-Prog，目前的版本是1.05C，大家可以到WWW.IC-PROG.COM去下载。

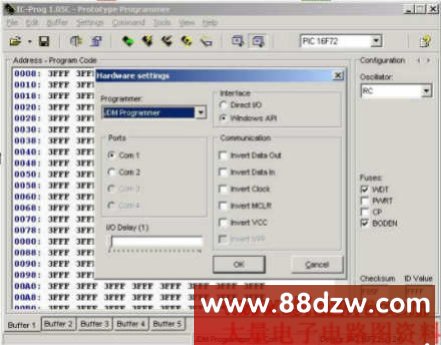

6. IC-Prog 中的"Hardware settings"（硬件设置）同JDM programmer.（这里我要提醒大家注意，如果使用WINDOW2000以上，Hardware settings的INTERFACE中要选择WINDOWS API选项，而不要选择DIRECT I/O，因为在32位操作系统中是不允许一般软件直接操作硬件的。虽然这样写的速度会慢一点，但没办法。最多把I/O DELAY值设置成0，但要看电脑配置和芯片烧写校验错误率怎样，我的1.7G赛扬设置成DELAY=0时烧写一片2K字的16F72大概25秒左右，已经很不错了。如果烧写成功率不高，那就设置得长一点。WIN98一下我没试过。）见图三.
