EL34胆机原理、制作及调试

[05-12 07:05:24]   来源:http://www.88dzw.com  电子制作   阅读:8322

文章摘要: 对于晶体管整流、电子管功放电路混用来说,本机的高、低压电源开关是分别设置的。开机时,先开低压灯丝电源开关,对电子管灯丝先预热3~5分钟后.再开启高压电源开关。关机时.则先关高压开关,待音乐听不到才关低压开关.这有助于电解电容放电、延时电子管的使用寿命。有人认为高、低压采用一个开关,同时开、关机.本人不敢苟同。电源供给电路如图1所示。 二、制作 电子管机制作,需要考虑结构设计、元器件装配、整体布局、安装步骤四个环节。简述如下:(一)结构设计 金属底盘是全机所有部件安装的支架,阻容元件尽可能直接焊接到管脚上.有困难的可采用8mm宽的胶木条固定。整机采用了全对称性布局和最短路径设

EL34胆机原理、制作及调试,标签:电子制作网,http://www.88dzw.com

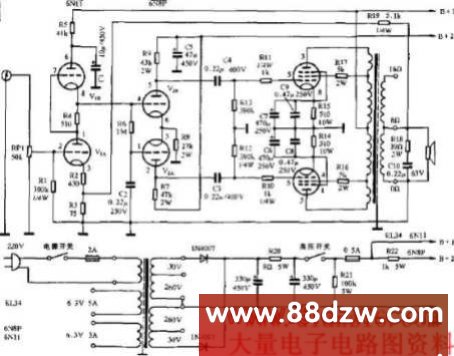

    对于晶体管整流、电子管功放电路混用来说,本机的高、低压电源开关是分别设置的。开机时,先开低压灯丝电源开关,对电子管灯丝先预热3~5分钟后.再开启高压电源开关。关机时.则先关高压开关,待音乐听不到才关低压开关.这有助于电解电容放电、延时电子管的使用寿命。有人认为高、低压采用一个开关,同时开、关机.本人不敢苟同。电源供给电路如图1所示。
EL34胆机电路

二、制作
    电子管机制作,需要考虑结构设计、元器件装配、整体布局、安装步骤四个环节。简述如下:
(一)结构设计
    金属底盘是全机所有部件安装的支架,阻容元件尽可能直接焊接到管脚上.有困难的可采用8mm宽的胶木条固定。整机采用了全对称性布局和最短路径设计:220V交流输入、保险丝、信号输入、音箱接线安装背面;高低压开关、音量电位器安装正面。为了减少电磁干扰,电源变压器、输出变压器设计有屏蔽罩。

(二)元器件装配
    电源变压器采用250VA 、双260V+双30V容量大、电源内阻小的电源变压器;输出变压器要求有大的初级电感量、小的漏感、分布电容小,低的相移,40W 推挽式输出变压器;电位器选用动态噪声小、对数式100K双联微调电位器,并联使用可提高可靠性;高压整流滤波、电源电压去耦用的大容量电解电容器,要求选用耐压高、漏电小的电解电容器;电路级间耦合用的小容量电容器,可选用介质损耗小、绝缘好的聚丙烯CBB型电容器;电阻器采用精度高、热噪声小的金属膜电阻器RJ型的,屏极负载电阻,阴极耦合电阻选用2W以上电阻;栅漏、防振、负偏压、负反馈电阻选用体积小,0.25W RJ电阻器。

(三)整机布局
1. 各级放大器的位置,最好按照电路原理图上的连接顺序,排成直线形式,这样可使各级之间引线最短,并且各级“地”电流,都在本级范围内流动,不会流到其他级电路中,产生自激振荡等。
2. 电源线路与音频信号传输线路尽可能分开;低电平的输入放大电路,应尽量远离高电平的输出电路;容易发生故障的元件,应装在容易更换的位置。
3. 大环路负反馈电阻、电容器应安装在输出变压器的输出一端。
4. 灯丝的布线采用双股绞线,两根电线相互扭绞在一块,当通过方向相反的电流时,辐射出交变电场会相互抵消。
5. 音量电位器至信号输入插口、音量电位器中心滑动点至第一级电路栅极之间引线,要采用屏蔽线,引线要尽量缩短。

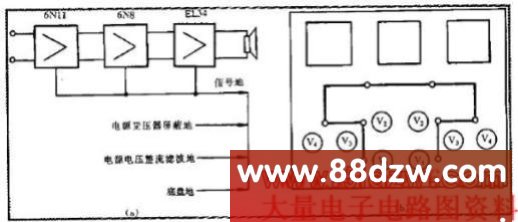

6. 怎样合理地布置地线,处理好地线分支问题,也是消除电路交流声、自激干扰的主要方法。本机采用三级汇接“一点接地”方式布置的地线母线。见图2所示:

(1)将本级的屏极与阴极,栅极与阴极回路的所有接地元件可能就近焊接在一个接地点上。
(2)按信号传输方向,把输入级,倒相推动级、末级功放的接地点,串联接地,这三级的信号地都与底盘相绝缘。
(3)“一点接地”设置在末级功放接地点上,它包括信号地、屏蔽地、电源整流、滤波地、底盘地四种地,汇接到“一点接地”上 灯丝地需经试验设置在前置级接地点上。

(四)安装步骤

  1. 将电源变压器、电源整流、滤波阻容元件固定在底盘上,按电源电压供给图将它们连接好,通电检查电源部分是否正常,各组高低压是否正确。
  2. 布置接地母线、灯丝线、电源电压高低压开关走线,并依次安装输出变压器、五极功率管EL34、倒相推动双三极管6N8P.电压放大双三极管6N11,各级阻容元件。要求从后级向前置级一级一级安装、一级一级打通。
  3. 检查无误后.最后将输入级短路,输出端接8Ω15W或16Ω 16W假负载。通电测量各级直流电压,用示波器观察整机是否自激。如有自激,说明输出变压器初级P1、P2端引线接错,相位接反。可将P1、P2两端对调一下,改变环路相位,即可消除自激。
