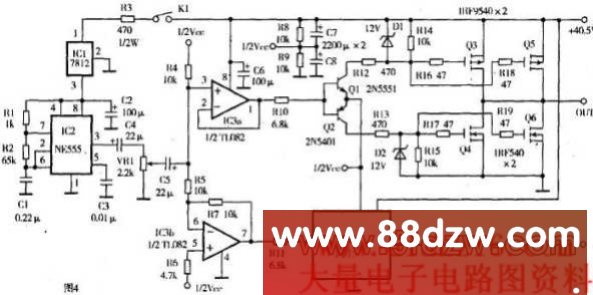

    逆变器电路原则上应该输出正弦交流电，专业领实属不易。其实还有一种方法可以输出正弦交流电：利用50Hz正弦波振荡器输出的正弦波信号经过D类功率放大器放大后即可得到足够功率的正弦交流电。从原理上来讲，正弦波振荡器配合D类功放与SPWM电路并没有实质上的区别：两者都是通过PWM方式控制末级开关管的工作状态，效率都在90%以上，只不过两者的应用范围不同而已。在实际制作过程中应当注意：市场上出售的D类功放IC主要是为音响领域而开发的，输出功率不可能做得很大，一般在200w以下，对UPS来说并不适合。故应选择D类功率控制器(如LM4651)外接功率MOSFET的形式来制作逆变器。此外如果对输出波形要求不高的话也可以采用方波逆变器，实际上1kVA以下的家用商品UPS大多为方波输出。方波逆变器电路原理如图4所示。电路比较简单．这里不再赘述。

    最后，UPS外壳可采用废旧电脑机箱进行改制。
