用300B制作胆机

文章摘要： 如今流行的靓声放大器是300B胆机，功放管用300B的胆机声音通透，纤细，分析力高，音色自然、优美，有人认为听了会上瘾， 因此很多发烧友都想拥有。由于300B已炒得价格很昂贵，300B商品机当然价格不菲。并且，商品机由于成本的原因，在下料上不得不折衷地考虑，则听感也不一定达到较高的水准，买回来后有时还要再摩。因此，有动手能力者便自己焊机，自制300B胆机，即使采用比较发烧的元件，成本也可以降低三分之一以上，制作得法，也可以得到不俗的放音效果。 300B功放电路有推挽式和单端式输出电路，推挽式输出功放有较夫的输出功率和速度感，动态大。单端式输出电路由于工作在甲类工作状态，音色纯真

用300B制作胆机,标签：电子制作网,http://www.88dzw.com

    如今流行的靓声放大器是300B胆机，功放管用300B的胆机声音通透，纤细，分析力高，音色自然、优美，有人认为听了会上瘾， 因此很多发烧友都想拥有。由于300B已炒得价格很昂贵，300B商品机当然价格不菲。并且，商品机由于成本的原因，在下料上不得不折衷地考虑，则听感也不一定达到较高的水准，买回来后有时还要再摩。因此，有动手能力者便自己焊机，自制300B胆机，即使采用比较发烧的元件，成本也可以降低三分之一以上，制作得法，也可以得到不俗的放音效果。
    300B功放电路有推挽式和单端式输出电路，推挽式输出功放有较夫的输出功率和速度感，动态大。单端式输出电路由于工作在甲类工作状态，音色纯真，无交越失真、线性好，虽然输出功率稍小，但音色幼滑温暖，听人声更加迷人，弦乐更优美。因为300B是直热式三扳管，更适合作单端输出功率放大器，因此现在流行的300B机大部分是单端输出的功放。如何制作好声的单端输出的300B胆机，本文就谈谈制作中的体会，供各位参考。
    300B是直热式三极功率放大管，一般认为用直热式三极管制作单端输出机时，交流声大(推挽式输出级由于输出变压器初级两个屏极线圈有抑制交流声的作用，所以可以获得很低的交流声)，但由于300B的灯丝是经过改进的，和其他直热式三极管(如2A3等)的灯丝结构不相同，它的灯丝较长，灯丝首尾相连为一端，中间的头则为另一端，这样灯丝就短而粗，用交流电点燃时，则交流声低，所以300B胆机要比2A3的交流声低得多。业余条件下焊机，信噪比可以达到85dB以上，耳朵贴近扬声器才可以辨别出一点交流声。

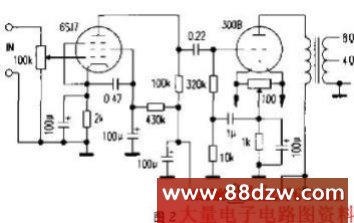

    300B是上个世纪30年代研制生产的 本是工业用管，用于Hi-Fi放大器是在70—80年代才流行，所以流行的线路很少，300B单端机经典线路是用五极管推动，因为五极管的频响宽，更能发挥300B的特点，典型的线路是WE310A作电压放大的300B机，由于WE310A不容易找到，则现在较多是用容易找到的五极管6SJ7推300B的线路(其他五极管如6JB、6AU6等都可以用)，见图2，还可以在增益级之后再加一推动级。近年来，由于数码音源的普及，数码音源输出电平较高，为了减少电压放大级的失真．而改用屏流较大的三极管作电压放大，如图3所示 从理论上讲五极管比三极管的噪音电平高，或输入信号电平较高时，易引起失真，但制作得法仍然可以得到满意的效果，所以焊机采用图2者仍颇多。下面就以图3为例谈谈制作要求：
电路图" src="/pd_dianzi/UploadPic/2010-11/20101121222717325.jpg" width="481" border="0" style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>
    图3是一个素质高而且容易制作的线路，简洁明了，V1是增益级，V2是推动极，V3为功放级，V4是高压整流，全机用三只胆管。功放级采用的是300B经典的单端输出线路，自给偏压的供给方式，自给偏压的方式不单使功放管工作安全，而且还可以增加胆味．而固定偏压时虽然输出功率稍大，动态也大，但音色受到影响，不能充分发挥300B娇润音色的特点。因此，偏压的供给方式不同，音色的表现也不一样。300B工作在甲类状志，屏极电压在400V时，可以得到8W以上的不失真输出功率，输出变压器初级阻抗3.5kΩ，次级可接4、8、16Ω的扬声器。阴极电阻的阻值—般在820Ω—1kΩ之间选取，阴极电阻接有旁路电容，以使阴极电阻上的电压稳定。阴极电阻经C5接有负反馈电压至栅极，不过C5的负反馈作用很小，因为C5比C4的容量小得多，对音频电压的阻抗比C4大，音频成分基本被C4旁路了，经C5反馈到栅极的分量很少，并且又经R9的分压，所以反馈给栅极的分量很小。
