    我国的发烧友对国产300B的音质和性能十分关注，也是制作时的首选品牌。为此，下面给出国产300B应用图1电路时的实测性能，以作比较。当然，对国产300B也未加挑选，这样能够反映出一般的质量水平。
    图11是国产300B的输入／输出特性。显然，它比WE-300B有较高的功率灵敏度。同样在输入信号为1V的条件下，国产300B输出功率比WE-300B高出1W。

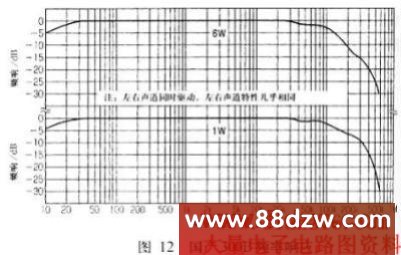

     图12为国产300B的频率响应。它从30kHz开始起出现下降，而WE-300B则从50kHz起开始下降。不过，两者-3dB点均约为100kHz。

     图13为国产300B阻尼特性，曲线形状与WE-300B很相似，阻尼系数大致上整体下降0．4左右。

     图14为国产300B的失真特性。它与WE-300B也十分相似，但在较低输出功率国产300B失真稍微小一点，而在较大输出功率时则剐相反，即WE-300B失真稍微小一点。

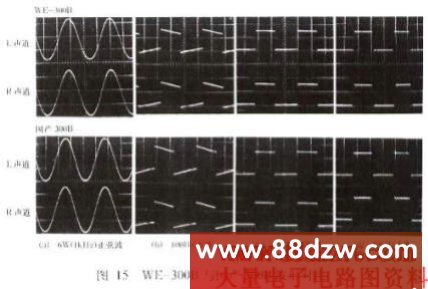

    从以上4项测试性能看，与WE-300B相比。国产300B的内阻和极间电容略大一点，但两者还是十分相近。图15是WE-300B与国产300B的波形对比。图15(a)为6W输出时的正弦波波形，未见削波，可见尚有一定裕量。
