    本机的电压放大机箱中所采用的耦合电容相当好，从照片上可以看到本机内部的中间有两只非常醒目的蓝色轴向电容，这是为了调音专门换上来的德国ERO0.22uF/1000V的MKP耦合电容。关于这个电容的调整我们花了好几个小时进行仔细辨别，最初我的许多前级上不少耦合电容用的是国产CJ-10型金属化纸介电容(不过我一直没有推荐用这个东西，希望发烧友在耦合电容上尽量用一些贵价精品电容)，看中它的原因是它细如铅笔杆的体积在寸土寸金的机箱中不占用地方，而不是因为它的音质，实在是体积所限，可是在听音中凌兄以他最常听的大提琴“天鹅”作比较时，对CJ-10音色上的诟病提出了中肯的批评：这个电容在低频 段的表现沉不下去，音色不够顺滑。对于这个问题我虚心接受，可是最大的一个问题是机箱的体积限制了大多数优质耦合电容的应用。本以为换用耦合电容只是一个不可能实现的梦而已，谁知一度量本机居然能在底板上粘上WlMA的小容量薄膜电容，所以接着换用了WIMA和飞利浦的聚丙烯电容，但都不太让人满意，最后我换上了两只德国的MKP电容，凌兄才算点头通过。
    这台复杂的前级其实是在所有的前级制作中最顺利的一台，说它顺利就是指我基本上没有为它的噪声处理这一环伤过脑筋，同时还没有出现各种稀奇古怪的故障，这些简直让人喜出望外。当然也来来去去拆了有七八次之多，这主要是为了声音而在各个元件调整方面费了一些时间和功夫，不过这是值得的。
   发烧友在仿制时应该注意的事项如下：

1. 胆管的配对
   参数不配对的话从测量管子的屏压和栅负压的差别上都看得出来，所以要多预备几只管子，好在12J1S这种锐截止五极管少有人用，正是因为这个原因它的售价并不贵，不到10元钱一只的价格，让一般的发烧友都能够承受。管座要找质量稍好一些的品种。后级6C3的配对要求可适当放宽一些，这只管子是作为阴随器使用的，因为是100％的负反馈，管子之间的参数误差带来的不利影响是非常小的。我使用的是同一批次的“Q”级别管子，所以对于参数误差这一点没作丝毫考虑。
2. 音频通道的电容选择
   本机音频通道的电容选择一定要慎重，这是直接关系到音频信号质量的重要节点，由于本机的体积关系不得不选用了型号为CJ—10的金属化纸介电容。我一直都不推荐使用这个电容，在机箱体积容许的情况下，我希望大家能换用一些名贵的电容代替它，它们之间的音色(音质)都有可闻的改善。
3. 电压放大倍教
   本机的实测电压放大倍数约为6倍，对大多数发烧友而言这应该是一个可以接受的值，但依旧可能有发烧友认为这个数值不太符合他们的需要。在对本机的电压放大倍数作出改变之前，有一点需要注意的是，对于三级电路的胆前级而言，不要刻意追求本机过低的电压增益，对于本机而言低于3倍的电压放大倍数是没 有太大的必要的(那样的话你做一个单管共阴电路放大器或者做一个没有电压放大倍数的电路就行了)。当大环路负反馈电路的反馈过深时有可能造成电路的不稳定，也不要将本机的负反馈环路从第二级电路引出，那是不合适的举动，如果想提高本机的电压增益可以适度加大本机大环路负反馈电路中的那只10kΩ电阻的阻值。

    对于制作工艺以及过程上的一些要求在此不再多费笔墨，除了一些不可预料的因素外，本机并不需要过多的调试。

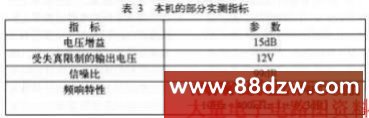

    本机实际测试的部分指标见表3。

    这个机器的频率带宽令人惊异，这个指标亦是在我所制作的前级中频带最宽的。说实话这个频率上限对于我们的听音来说根本没有必要，它超过我们的听音上限太多，即使对于号称高达100kHz频率上限的SACD来说这个频率也是太超前，我想这个频率上限与在第一级电压放大电路输入端取消了输入端电容、栅极抑振电阻等措施是分不开的。
    不过说到这里可能有发烧友说我过分提到这个指标似乎没有必要，但只是说明这个电路的高频特性很优良，也说明了电路中所用的电子管都是高频特性相当好的品种。我曾想仔细地试一试本电路的高频特性，可惜的是本机在更高的频率段出现了一些不稳定的迹象，不过由于这些频率段远远超过了音频电路的工作频率，所以我没有对本机的电路进行任何改动，事实上这是没有必要的。发烧友也可以在本机中加进高通电路以削去过高的频段，方法有多种，在此略过。
