12J1S胆前级的制作

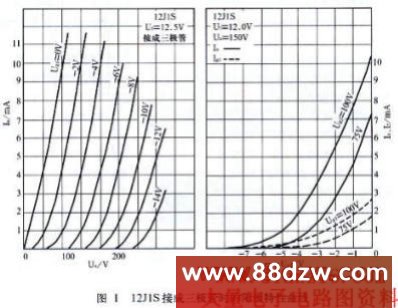

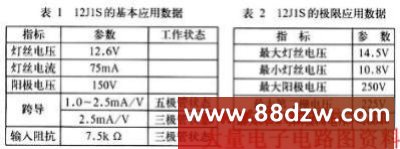

文章摘要： 表1和表2是这只管子的应用数据，图1是它接成三极管时的阳极特性曲线。 而对于笔者在本前级最后一级电路中使用的单三极管6C3，曾于去年本刊一篇用6C11+6C4Q的胆前级制作文章中有过详细介绍。6C3与6C4Q在本电路中是完全可以互换使用的管子(在本机电路图中所给出的接线图中也已经考虑到)，大家不用担心这两只管子的引脚不同问题，为了让以前漏过那篇文章的发烧友对这个管子有个最基本的焊机用，只要知道6C3单三极管的第4、第5脚是灯丝的两个引脚就行了，其余的引脚接线在电路图上已经标注，在此略过。当然大家对这只管子的品质不用多虑，这是一只非常好声的单三极管，在电路中我一直使用的是这只单三极管

12J1S胆前级的制作,标签：电子制作网,http://www.88dzw.com


    表1和表2是这只管子的应用数据，图1是它接成三极管时的阳极特性曲线。 而对于笔者在本前级最后一级电路中使用的单三极管6C3，曾于去年本刊一篇用6C11+6C4Q的胆前级制作文章中有过详细介绍。6C3与6C4Q在本电路中是完全可以互换使用的管子(在本机电路图中所给出的接线图中也已经考虑到)，大家不用担心这两只管子的引脚不同问题，为了让以前漏过那篇文章的发烧友对这个管子有个最基本的焊机用，只要知道6C3单三极管的第4、第5脚是灯丝的两个引脚就行了，其余的引脚接线在电路图上已经标注，在此略过。当然大家对这只管子的品质不用多虑，这是一只非常好声的单三极管，在电路中我一直使用的是这只单三极管“Q”级别的管子，所以我希望朋友们在使用时也要用级别稍微高一些的胆管，这样对电路的声音还有胆管的配对都有好处。

二、关于对电路程式的思考
    关于本前级电路的主体思路是定下来了，它的目标是12J1S两级共阴电路加上一级6C3的阴极输出器，可这暂时先只是一个大体思路，也就是定下了主方针，剩下的便是对电路的具体思考和通盘考虑了。
    对于电源，这次思路很明确，大家应该从笔者以前的前级上看到过整个机器上拥挤不堪的元件排列场面，很小的机箱要摆下那么多的元器件，而且是好几台前级都是那样处理的，肯定是不胜其烦。由于这次是几部前级同时制作，所以笔者决定做一个单独的电源小机箱，也就是说让几部前级共用一个电源供应，而几部前级的电路便根据这一个电源来进行设计，这样是不是少了许多麻烦?更重要的是减轻了机器制作上的压力，减少了制作上的工作量，使得每个胆前级的布局更加简洁明快。电源做一个单独机箱的思路定下来之后，首先便考虑本机的电源变压器，我要用它来作为这几部前级中的高压电源，同时亦利用这个变压器上面的6.3V绕组给电源机箱上面的整流管624供电。本机中的电源变压器我利用了拆自上海144收音机中的电源变压器，其高压绕组输出电压为240V左右。
    跟前几次的机器截然不同的是，在此次的制作中，我决定为以后所有制作的前级胆管灯丝改用稳压直流供电，也就是说在这个电源籍的制作中，我将对胆前级的灯丝供电进行直流稳压，对于灯丝电源进行直流稳压这一件事情我同好几个朋友交流过意见，这里面也包括凌兄，他曾专门致电询问我对灯丝供电的考虑，我想都没想说出了我对灯丝电源的考虑。有的发烧友会认为胆管的灯丝用交流供电更好声，可是我认为对灯丝的供电来说，纯净的直流电更能带来背景的干净以及提高胆前级放大器弱信号的细节反应能力。在本前级的单独电源机箱中，我专门找了一个单独的灯丝变压器供电。此台前级放大器的电压放大管12儿S的灯丝电压是12.6v，在这里我最早用的是一台拆自以前收录机上的一个 二次侧绕组为1 3V输出的变压器，结果在上机试听以后，发觉机器上还有微弱的噪声干扰，我怀疑是灯丝稳压集成电路的问题，结果最后测试才发觉当插上所有的胆管时灯丝变压器的二次侧整流滤波后的电压一下子降为不足l 3V(这说明这个收录机变压器的质量非常差，在如此低的电流下竟然还呈现出功率不够的现象)，从三端稳压集成电路出来的电压只剩下11V多一点，由于输入端电压下降太多，使得三端稳压集成块出现电源调整不良的情况，这是本机在一开始就出现噪声的根源，最后换上一个较大功率的灯丝变压器，这个现象便完全消除。
