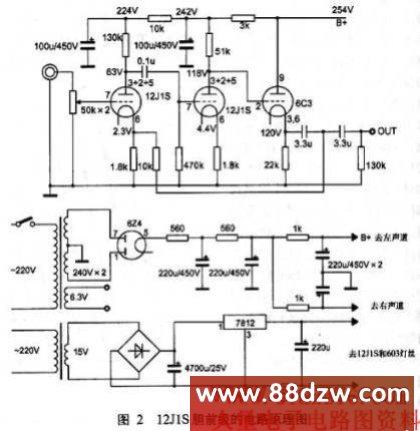

    图2是本机完整的电路原理图，包括电压放大部分电路图和电源电路图两个部分。

    在画电路图时，为了绘制上的方便，我已在电路中对12J1S的画法进行了三极管等效画法，帘栅和抑制栅为第2和第5脚，它们在电路中都同屏极引脚3脚接在一起，第4脚和第2脚在管内相连(切记第4脚不能接地)。为了达到简洁至上的目的，我在此前级中对电路的元件数量做了最大可能的缩减，这是在保证机器音质下所作的努力。我认为对于电子管前级的搭棚焊接来说，有时多一个元器件便对制作者的制作带来许多难度，这个尝试主要体现在线路的第一级输入电路上，熟悉电子管前级的朋友一看便知，我省略掉了第一级电路的输入端电容(一般为0.1μF)、栅极抑振电阻(一般为1～2kΩ左右)、栅极电阻(用的最多的数值是470kΩ，栅负偏压通过音量电位器构成回路)。为了尽可能减少耦合电容对声音的影响，第二级电路和最后一级阴极输出器之间进行了直接耦合，如果有发烧友认为我这样处理不妥的话也可以将第一级电路输入端的元器件全部加上(数值已全部标明)，不过对于最后一级的直耦来说初学者最好不要动它，因为这牵涉到对电路的更改、 对最后一级电路工作点的重新设置等难题，还有一个重要的问题是笔者已经尽可能地对本机的声音给予电路上的合适调整，这样可以让仿制者少一些工作量。
    为了减少因第一级电路产生的噪声，本机的第一级电路采用了较小的工作电流，它的屏流仅为1.2mA。我认为第一级电流的取值相当重要，工作电流越小其电路的噪声便越低一些，同时较低的工作电流能够使声音的表现相比之下更加细腻顺滑。第一级电路的栅偏压控制在-2～-2.5V之间，第二级电路的电流取值在2.5mA上，栅偏压在-4.5V。
    对于第一级电路和第二级电路的元件取值选择，我曾看到有的机器第一级电路和第二级电路完全一样，不过我不太喜欢这样，因为第一级电路和第二级电路的工作条件和要求本身就不一样，怎么可能完全相同呢?第一级电路的栅负偏压不能太高，因为我们的信号输入电压通常最高也不过2V，你如果设定为4V肯定没有那个必要，第二级电路要求动态比第一级大一些，这是无可置疑的，因为要对第一级放大的电压进行接力，所以电压放大电路的第一和第二级完全相同是一个偷懒的做法，并不可取(好处却是电路的调整省掉了很多事)。
    第一级电压放大电路的电压放大倍数控制在14倍，第二级电路的电压放大倍数控制在10倍左右，本机的带大环路负反馈的整机增益为16dB，第一级电路和第二级电路都有本级的局部电流负反馈。当然你也可以换一种玩法，在第二级电路的阴极电阻上并联一个高质量的电解电容以取消本级的电流负反馈，以期稍稍更改一下本机的音色。电容的品质要有保证，耐压要求并不是太高，25V的规格即可。在这里我推荐使用优质的国产100μF或更大一些容量的钽电容(早期生产的钽电容大多为银质外壳)。不过要交待的是，对于第一级电路，其阴极电阻上请不要并联任何电容，否则将造成本机的大环路负反馈信号被电容旁路到地。

三.机器的制作和元器件的选择

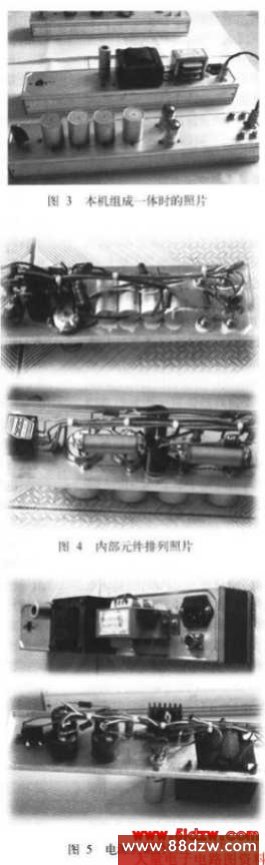

    本机分为电源机箱和电压放大电路机箱两个部分，图3是本机组成一体时的合影照片(我已将电子管上的旋帽取下)，图4是本机的前级放大机箱的内部元件排列的细节照片，图5是电源机箱的详细照片。
