    影响音频变压器低频段的波形失真不仅与电感量、空气隙有关，而且与磁通密度和有无直流磁化有关，且磁化电流的波形失真系数与交流磁通密度之间的关系是非线性关系。
    最低工作频率不仅决定着铁心尺寸的大小，而且是影响低频响应和电压波形失真的一个重要的参数，通过多次的实验，我们觉得使用进口国标铁心、导磁率在16000～18000高斯的铁心作输出牛比较容易做出效果。

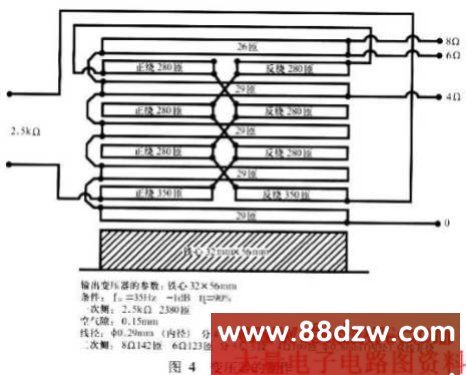

    关于输出牛的具体设计步骤许多书上均有介绍，笔者在此就不再重复。变压器的制作如图4所示。


三．选材与实作
    一个好的线路相当于一部好的电子管功放的一半。但花儿虽美仍需要绿叶来衬托，一个好的线路也同样离不开好的元器件，因此我们在选择元器件时必须谨慎认真。
    国产的大红炮电阻的质量及其放音效果，在音响界均有美誉，再加上其价格不贵，音色的表现也相当不错，因此该项重任非它莫属。电容首选无极性的电容，如国产的CZY油浸电容，CZM金属化纸介电容，其次是有极性的电解电容。本机中有一个0.22uF的耦合电容，该电容是一个音频信号耦合电容，该电容较为关键，建议选择国内外优质的油浸电容或者使用斯碧VQ油性银膜电容。
    电子管作为信号的放大和转换的重要器件，它的好坏直接影响到整个放大器的放音效果。经过我们的测试。南京早期生产的6Ж4C、6Ж8C,OTK产的6Ж4C以及曙光产的6J4P、6J8P等都有不错的表现，其中南京的产品物美价廉，其表现在本机中相当不错，值得读者一试。由于各个厂家生产的管相互之间均有一定的差异，只有设计好电子管的工作点，使其工作在最佳的工作电压下，才能发挥出该管的最佳效果。目前国内生产过300B的厂家有3个，其中经过测试对比之后，笔者较为欣赏的300B有早期柳州桂光厂生产的4300B金栅丝、4300B改良型发黑屏金栅丝、4300BLX以及长沙曙光早期生产的300BA。最近曙光厂生产的300BS茄子形胆的表现也还可以，但给人的总体感觉像是多了点现代商业的气息，少了些音乐的韵味。

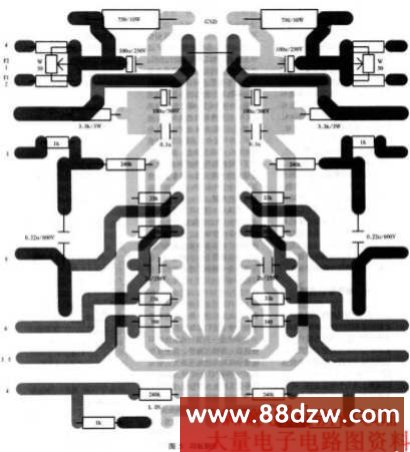

    材料选好之后，就可按照我们给出的图纸安装了，既可以搭棚安装，也可以采用图5的线路板来安装。元器件安装完毕后，检查无误后即可加电测试了，加电前最好在电源变压器一次侧加上一个2.5A的保险管，和高压开关K2。

(1)首先不用装电子管。加电首先测试电子管的灯丝电压，当灯丝电压正确后就可以加上6J4P、274B电子管。合上高压开关K2，由于6J4P和300B的工作电压都是相互独立的，因此可以分别插管进行调试。先加上6J4P，测试屏极的电压A点的电位，应该在236V。然后再测试帘栅极B点电压。应该在115V，此时阴极电阻的压降应该是1.9V，流过该管的屏流应该是5mA左右。以上各点电压均是对地实测电压，如果与上面所测试的电压有较大的出入，那就需要断电检查，看看电阻、连线有没有错误。如果测试的电压与上面的电压值相差不大，那就证明该级已经工作正常了，调试成功了。
(2)300B工作点的调整。调试前输出端要加负载，先加灯丝电压预热3min，然后再合上高压开关K2，测试300B的屏极电压，就是D点对地的电压。此时的电应该是403V，然后测出阴极由阻的压降应该在70V左右。通过欧姆定律算出流过阴极电阻的电流，该电流即为流过300B的电流，测试300B管的压降(D点与E点的电压，该电压约为328V)算出此时300B的屏耗，该屏耗应该在40W以内。笔者建议使屏耗小于或等于36W比较合适。40W为厂方给出的300B最大的屏耗，如果此时的电压和屏耗均正常的，可以说本机已经基本调试完毕了，上电压均为加负载之后的实测电压。
