制作一台真正平衡的功放

文章摘要： 越来越多的爱好者在制作时都会很注重电源，这是一个正确的方向，所有信号的产生都源于电源，因此要将电源与音频放大电路同等看待。注重电源并不是简单地增大变压器、滤波电容的容量，这样只保证了电源可源源不断地向负载提供能量，但在电力污染严重的国内，这样的电源就像是浑浊的水而已。虽然一些久负盛名的机器也只是这样做，但在欧美发达国家，电力污染就不如国内严重，因而需要因地制宜使用稳压电源可以净化电源，这是不可缺少的。笔者过去曾(其他电路)对比过不使用稳压电源、使用稳压电源、使用电池供电的功放，发现不使用稳压电源的声音最朦胧，细节少，使用电池时声音清晰，细节丰富，瞬态反应好。使用稳压电源效果接近于使用电

制作一台真正平衡的功放,标签：电子制作网,http://www.88dzw.com
    越来越多的爱好者在制作时都会很注重电源，这是一个正确的方向，所有信号的产生都源于电源，因此要将电源与音频放大电路同等看待。注重电源并不是简单地增大变压器、滤波电容的容量，这样只保证了电源可源源不断地向负载提供能量，但在电力污染严重的国内，这样的电源就像是浑浊的水而已。虽然一些久负盛名的机器也只是这样做，但在欧美发达国家，电力污染就不如国内严重，因而需要因地制宜使用稳压电源可以净化电源，这是不可缺少的。笔者过去曾(其他电路)对比过不使用稳压电源、使用稳压电源、使用电池供电的功放，发现不使用稳压电源的声音最朦胧，细节少，使用电池时声音清晰，细节丰富，瞬态反应好。使用稳压电源效果接近于使用电池，这说明电源的干扰并不能单靠简单的滤波而消除，电源干扰令音质变得不清晰，小信号会因此被淹没。
    本机使用了并联稳压电路，如图4所示。笔者制作过不少电路方式的稳压电源，以这种方式声音最平衡，传真度更好，且电路简洁。过去笔者常用一个LED发光管辅以一个三极管改二极管进行温度补偿，输出电压受温度影响的变化率只有5‰，达到极佳的水平。爱好者或许会发现本机的稳压电路基准稳压源只使用一个三极管改成的二极管，这样势必令输出电压受温度上升而下降，但考虑到功放电路对电压值要求不高，调整时以稳定后的电压为准就可以，而这样一改，音质相对纯净，中低频厚度与力度也有改善而高频的细节重放并未因此受到影响，整体音质更细腻。这同样体现到音响感性的一面，不能单纯地看指标，还需要更多的聆听与实践。

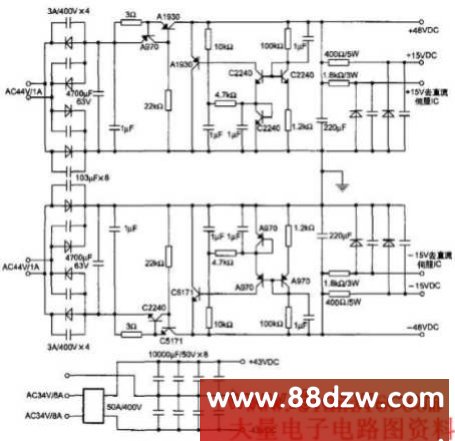

图4 并联稳压电路

三．希望得到的结果
    本机的电路相当成熟稳定，因此制作时只要元件无误，成功率是100％，不必担心会出现振荡而需要调整的情况出现。元件选取方面，希望使用一些品质较好精度较高的器件，电阻用Dale就不错， 反馈上的电阻最好用Hocle，各三极管最好配对使用，小三极管用BL档。变压器每声道用一个650W的环牛。
    通电前先将输出级偏置电路的可调电阻调整到阻值最大，用有限流功能的直流电源对电路通电测试，确认没有问题可按上变压器，每个输出管工作在50mA时声音已经相当棒，超过很多的纯甲类放大器了。输入使用了一个平衡插座、一个反相输入RCA插座与一个非反相输入RCA插座，因此在RCA输入时可以从不同插座输入而有相反的输出相位，像一些DIY的胆DAC、胆前级等，如果是使用单管A类，SRPP电路等相位差180°的，信号从本机的反相处输入会重新获取正确的相位。在使用RCA输入时将没有使用的RCA插座上插上一个已内部短接的插头，可减少由于输入空载而感应到的噪声。
    使用的器件会对音色产生一些影响，笔者制作了两个不同电容版本的，一个以Evox电客为主，另一个以Wima电容为主。Wima运用困难，不少爱好者说其会使声音粗糙干硬。实际上并非这样，Wima电容的性能优异、音染少，而电路的参数结构及其他器件对音质的影响占主要地位。如果电路的参数结构及其他器件的选用不佳，声音自然不好，反之音质是相当好的，像Mark Levinson及一些美产的机器就相当喜欢使用Wima电容。另外一个原因是国内充斥着大量低劣仿制的Wima电容，也有厂家刻意仿制，毕竟也比国产杂牌电容价格利润要高许多。发烧友选购时要选择有诚信的商家，否则损失金钱事小，精心制作的机器由于用上假货而对信心的打击就大了，也影响了爱好者对使用Wima电容的感觉与信心。采用Wima电容的本机具有更凌厉的动态，声音丰厚，层次感更好。
    本机XLR平衡输入时声音表现最佳，RCA不平衡输入时也不错，但笔者觉得这时的音质大约只有XLR平衡输入时的70％。此机曾发到香港一位发烧友曹先生处。他评价道：“(我)发烧已超过1 5年了，因生性孤寒(意为吝啬)，未买过贵价器材，总是盯住2万元内的进口产品，应也算熟知这价格带产品的制作与表现……个人认为除机箱工艺还未及进口货精细，其制作规模和整体表现已经超出上述价格器材甚多，音质纯度高，音色优美华丽，声音流畅自然，还有动静皆宜的音效听弦乐时音色华丽流畅，听交响乐高潮来临时最显功力。非贵价大功率机种多以杀到近身具压迫感，后排铜管、定音鼓等都往前冲，音场混乱，尤其铜管乐发威时很难有不刺耳的感觉。此机却以一种从容不迫、举重若轻的手法来表达。音场内各声部位置稳定，旋律清晰，毫无凌乱的感觉，铜管乐具有穿透力，大鼓也有震撼力，不刺耳，少了压迫感、攻击性和火气。初听可能不习惯，但这是一种有品位的表达方式，绝不是一般非贵价机种所能做到，这就是贵价机的特质……”
