单相电机调速电路

文章摘要： 选用元件时，二极管VD1~VD4耐压要高于400V，额定电流大于0.4A；可控硅VS耐压大于500V，额定电流为1A；单结晶体管BT35分压比η大于0.5；三极管3CG14的β大于80。 电路装好后，把风扇接在电路中，调整RP使风扇正好停转，然后用一把电烙铁靠近热敏电阻，热敏电阻变高时，风扇转速变快。电烙铁离开热敏电阻，温度降低，转速应变慢，工作时RP应调到适当位置。上一页 [1] [2]

单相电机调速电路,标签：电子制作网,http://www.88dzw.com

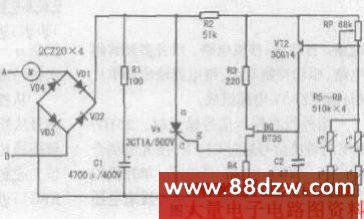

    选用元件时，二极管VD1~VD4耐压要高于400V，额定电流大于0.4A；可控硅VS耐压大于500V，额定电流为1A；单结晶体管BT35分压比η大于0.5；三极管3CG14的β大于80。
    电路装好后，把风扇接在电路中，调整RP使风扇正好停转，然后用一把电烙铁靠近热敏电阻，热敏电阻变高时，风扇转速变快。电烙铁离开热敏电阻，温度降低，转速应变慢，工作时RP应调到适当位置。

上一页  [1] [2]
