用废旧节能灯改制廉价高亮度LED灯,标签：电子制作网,http://www.88dzw.com

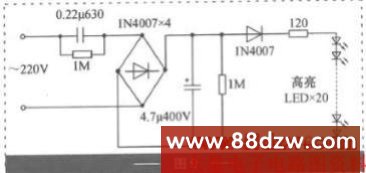

  接着将LED灯头、供电板、灯座三部分也按照图9所示电路用线连好，如图10、图11所示。

  最后着手组装，先将供电板置入灯座内，如图12所示.

   再铺上一层绝缘用的厚纸或塑科布，随后把LED灯头放置好，最后扣上原荧光管灯头上拆下来的塑料件，组装好的最终整体效果如图13所示。

  按照本文图中所标各元件参数，该LED灯工作电流不足15mA，折合功率仅仅3W多一点，实际照明效果却比较令人满意，建议使用时最好外加反光灯罩，如图14所示，以增强聚光效果。
