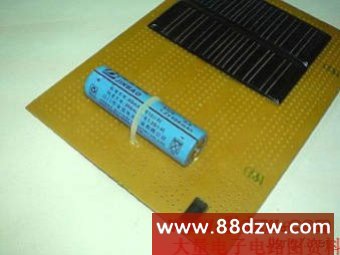

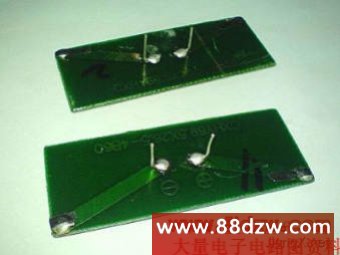

    安装储能用的充电电池，也可以采取图3所示的方式将电池正负端连接至电路板，也就是在电池两极焊上引脚固定至电路板，为了稳定，可以用带尖的金属工具在电路板上钻孔后再用尼龙捆扎带加固（图5）。

    接下来把在废旧单电池高亮LED手电筒里拆下来的小块升压电路板连接在电路板上。拆下来的升压电路板中连接电池的2根线正极接图1中的a点，负极接b点；连接LED灯的两根线正极接c点，负极接d点即可。笔者制作时，升压电路板是通过杜邦排针与下面的主电路板板连接的（图6），这个你可以采取自己的方法，只要便于制作就行。如果是自己做升压电路，直接在洞洞板上走线即可，元器件选择在上文已有详细说明，不再复述。电路不复杂，你可以在洞洞板上自由发挥。

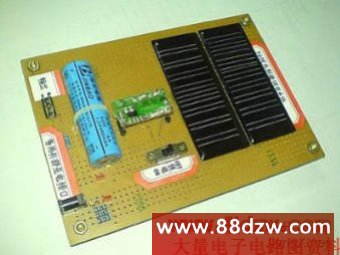

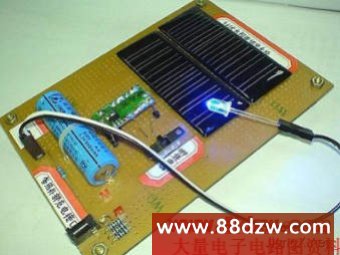

    图7是制成后的太阳能供电板，制成后就可以给一些小东西供电了，比如手电筒、收音机之类的。接几个白色高亮LED，就成为一个太阳能LED手电筒，图8是太阳能供电板点亮高亮LED的情景。


    由于制作时没有考虑到体积问题也缺乏这方面的经验，电路板选择得有点大也没做外壳，很不便于携带，所以希望爱好者在制作时发挥想象力，将外形设计得精致小巧，使之在美观的同时更加便于携带，增加实用性。
