磁环互感器式驻波表的实际制作：

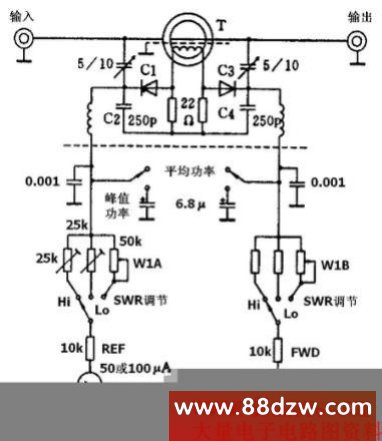

    图4是典型电路，虚线上部为取样部分，所有引线要求尽可能短，并且最好放在屏蔽盒中。虚线下面为指示电路部分，这部分对有不同方式的SWR表没有大的区别，其结构可以任意，甚至可以放在另外一个机壳中。这种表可以工作在1.5~150MHz范围,功率量程可以设置为10W、100W、1000W等。


制作要点：
    互感器是一只内径约为Φ8的高频磁环，套在一小段同轴电缆之上，电缆的芯线直接焊在同周电缆插座上，同轴线的外导体只起屏蔽和去耦作用，而不应流通高频电流，必须仅某一端接地。
    磁环上均匀的用Φ0.6漆包线绕20匝左右。二极管必须采用锗高频管或正向压降极小的热载流子二极管，如采用硅管将对低功率状态下小的SWR反应不灵敏。为了能够测量SSB时的峰值功率，电路中采用了6.8μF的滤波电容，此电容可在5~10μF间选用，但要求两支电容容量相同。本表可以采用一直流表头用单刀双抛开关切换，也可以选用双表针表头。这种表头有两个表心，一个指示正向功率一个指示反向功率，两只表头的交点可直接读出值SWR，十分方便。
    此实际电路与前述的原理电路完全一致的，只不过利用二极管和表头组成的检波电路充当高频电压表，又利用高频扼流线圈RFC检波得到的直流电压引到表头一端，一方面将电表电路与高频部分隔离，避免了电表引线等分布参数对电桥的影响，另一方面为二极管电流提供正常的直流通路。同时，巧妙地设计了正反向测量共用一个互感器次级。
    C4上的直流电压，是R上的高频电压与C4上高频电压之和的检波结果，它反应了入射电压的大小，从而可以在表头上读出入射功率。

基于互感方式的SWR表有很多电路。
    图5为一种互感器次级采用中心抽头（双线并绕）的电路，与图4区别之处在于二极管检测的高频电压是C2上的电压与次级电压串联相加的结果。由于二极管仅有一端处于高频电位，因此节约了两只高频扼流圈。

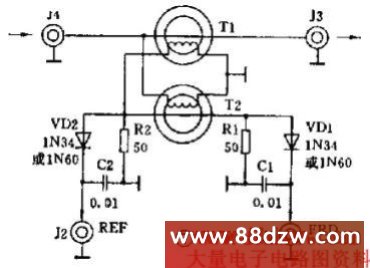

    图6是利用了一只高频电压互感器替代了电容分压器，其平衡条件为：N1/N2=R/Z。可见，欲制作50Ω的SWR表，可采用两只相同绕法的互感器，并使R=50Ω即刻。本电路十分简单，并且不需调整，常在商品收发讯机上采用。图7是它的变形。

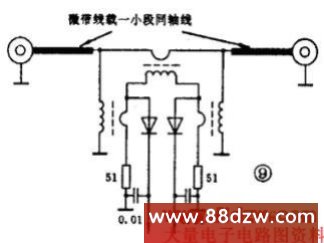

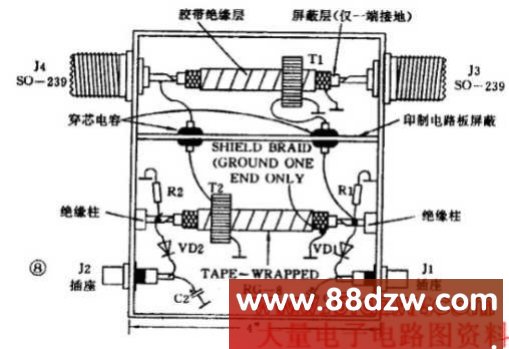

    图8为图7的实际结构图，可供实际制作参考。此外尚有3支互感器的电路（如：日本的W520）如图9。
