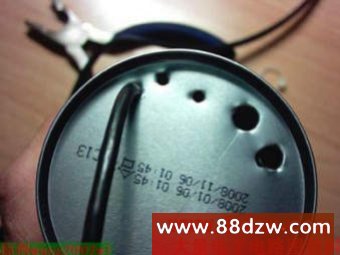

将线一头从底部穿进去

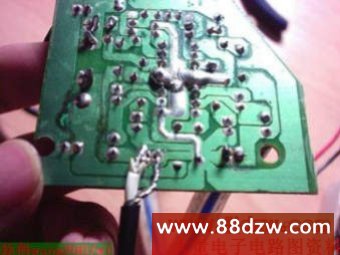

然后焊到电路板上，这是左通道

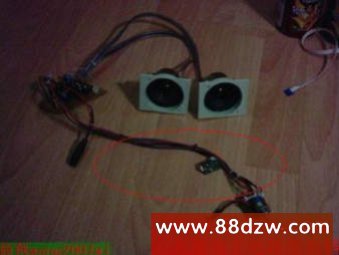

因为薯片桶的空间有限，也不想让内部电线过于混乱，要把下图中红圈那几条线减短

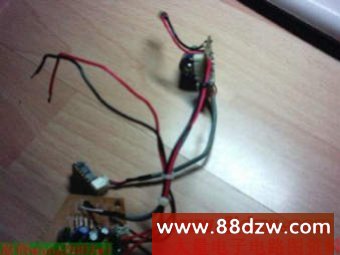

减短后的样子


然后就是总装了，这部分最费时，由于薯片桶空间很小，只能用镊子一点一点往里推
对了，在薯片桶里先贴一张白纸，因为薯片桶的内壁有点像铝箔，我怕导电才这样做的

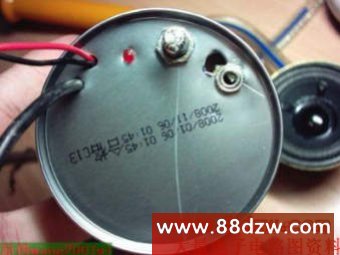

我是先按的中间的音量旋钮，然后按电源指示灯，电源指示灯要用热熔胶粘上，上音频输入口的时候发现一个无奈的状况，我先前开的那个孔相离的太近了，音频输入孔根本安不上，唉，只好重新钻孔了。。。幸好是在背后，不太影响美观

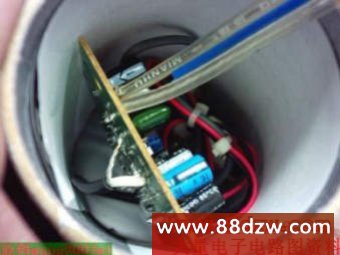

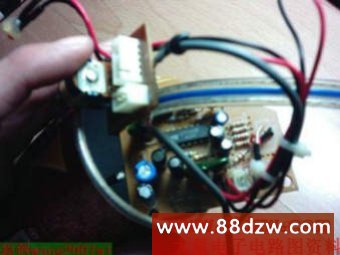

这是内部图

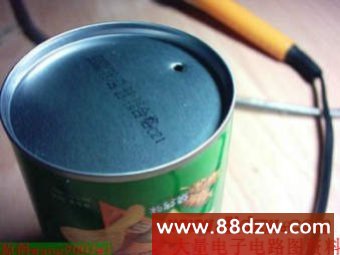

在左通道底部钻个孔

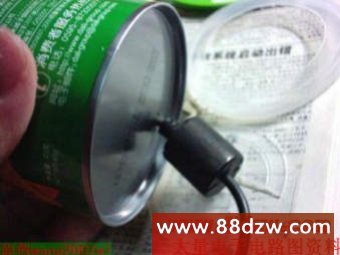

然后把刚才那条自制的音频线塞进去

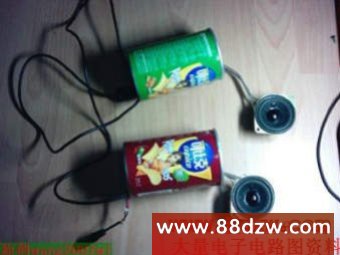

然后把两个音箱的喇叭焊上，就完成90%了

最后结尾工作
怎样把喇叭跟音箱连为一体呢？
我的方案是用原来的薯片桶的盖子

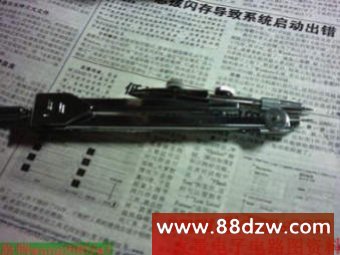

首先在盖子上开一个与喇叭单元直径一样的洞，我有一样秘密武器，那就是。。。。。。。。。。。
