三款高亮LED应急灯剖析与改进

文章摘要： 自带铅酸蓄电池能充电的LED灯： 根据实物画出的电路工作原理图如图5所示，220V交流市电经电容降压、二极管整流后给铅酸蓄电池充电，红色LED作充电指示。充好电后使用时闭合按钮开关K，将首先接通3颗彩色闪烁LED，发出梦幻般变化莫测的七彩光芒，在夜间平添一些生活乐趣，再按一下开关K则关闭彩色闪烁LED，接着再按才会接通24颗并联的高亮LED，由于数目较多，照明效果很好。 当铅酸电池电压为4V时，实测彩灯工作电流约60mA，高亮LED电流竟达600多mA。这样大的电流不仅使得每次充满电后照明时间不会太长，而且会对电池内部结构造成损伤，缩短使用寿命，因此必须给高亮LED串入一个小阻

三款高亮LED应急灯剖析与改进,标签：电子制作网,http://www.88dzw.com


自带铅酸蓄电池能充电的LED灯：

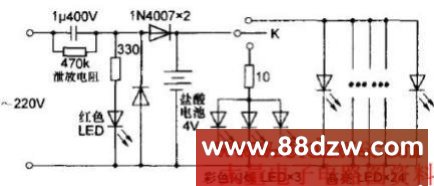

    根据实物画出的电路工作原理图如图5所示，220V交流市电经电容降压、二极管整流后给铅酸蓄电池充电，红色LED作充电指示。充好电后使用时闭合按钮开关K，将首先接通3颗彩色闪烁LED，发出梦幻般变化莫测的七彩光芒，在夜间平添一些生活乐趣，再按一下开关K则关闭彩色闪烁LED，接着再按才会接通24颗并联的高亮LED，由于数目较多，照明效果很好。

    当铅酸电池电压为4V时，实测彩灯工作电流约60mA，高亮LED电流竟达600多mA。这样大的电流不仅使得每次充满电后照明时间不会太长，而且会对电池内部结构造成损伤，缩短使用寿命，因此必须给高亮LED串入一个小阻值限流电阻，经多次试验选定1.2Ω时工作电流最终降为320mA，而亮度变化不太明显，因该款灯改动不大，改造后的电路原理图省略。
    通过以上剖析发现，市场上出售的各种LED灯电路大多过于简单，虽说价格十分便宜，但在客观上仍会造成能源浪费，只有经过一番合理改进，才能既保留它经济便携的优点，又有效地提高使用安全性和可靠性。
