用M8制作电感、电容、电解电容测量仪表
[08-22 13:08:02] 来源:http://www.88dzw.com 电子制作 阅读:8532次
文章摘要: 校准完成后: 按动S1进入电容测量状态: 按动S1进入电感测量状态: 按动S1进入电解电容(<500uF)测量状态: 按动S1进入电解电容(>500uF)测量状态: 再按S1返回到电容测量状态。 这是安装完成的样子: 电路板被设计成适合热转印: 加了一个铝合金底座: 这是原理图: 这是热转印图和装配图: 点击此处下载 zp.rar 这是源程序及十六进制文件: 点击此处下载 LC-1.rar 上一页 [1] [2]
用M8制作电感、电容、电解电容测量仪表,标签:电子制作网,http://www.88dzw.com校准完成后:

按动S1进入电容测量状态:

按动S1进入电感测量状态:

按动S1进入电解电容(<500uF)测量状态:

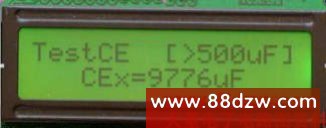

按动S1进入电解电容(>500uF)测量状态:

再按S1返回到电容测量状态。

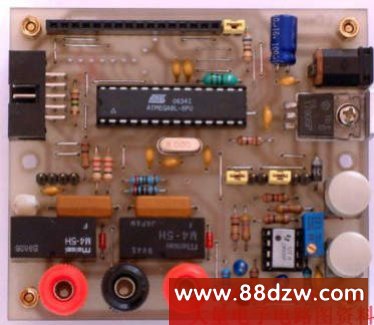

这是安装完成的样子:

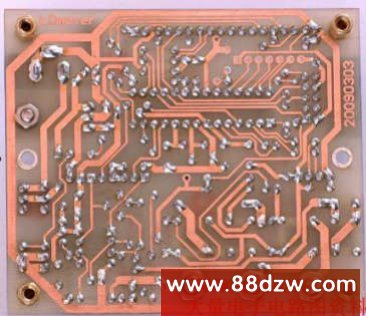

电路板被设计成适合热转印:

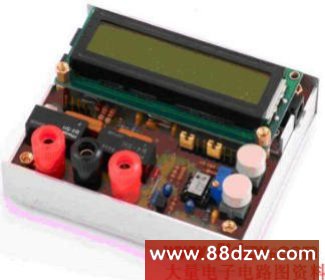

加了一个铝合金底座:

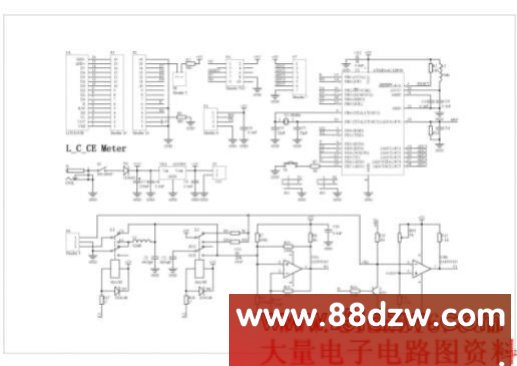

这是原理图:

这是热转印图和装配图:
点击此处下载 zp.rar
这是源程序及十六进制文件:
点击此处下载 LC-1.rar
