伺服机构位置遥控电路图
[09-13 20:31:21] 来源:http://www.88dzw.com 遥控电路(综合)电路图 阅读:8918次

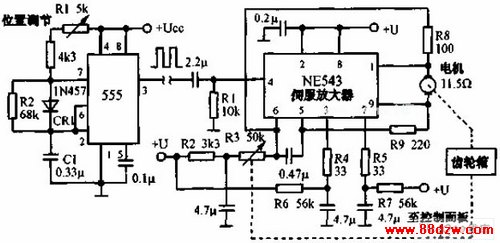

文章摘要:伺服机构位置遥控电路,该系统包括方波发生器、伺服放大器和伺服机构三个组成部分。通过导线把适当的方波加到伺服放大器的输入端,方波发生器位置调节电位器决定伺服电机位置。
伺服机构位置遥控电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com伺服机构位置遥控电路,该系统包括方波发生器、伺服放大器和伺服机构三个组成部分。通过导线把适当的方波加到伺服放大器的输入端,方波发生器位置调节电位器决定伺服电机位置。
Tag:遥控电路(综合)电路图,电路图讲解,电路图练习,电子电路图 - 遥控电路图 - 遥控电路(综合)电路图
