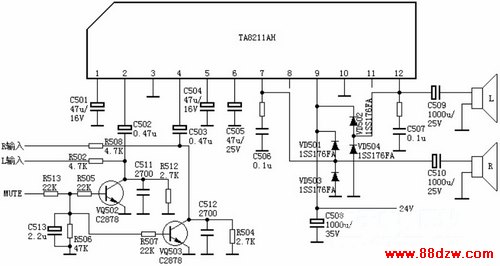

TA8211AH 伴音电路

[09-13 20:29:26]   来源：http://www.88dzw.com  遥控电路（综合)电路图   阅读：8453次

文章摘要：相关元件PDF下载：TA8211AH C2878 TA8211AH 伴音电路长虹C2588形彩电 1脚：2.1V——左声道负反馈外接电容2脚：2.2V——左声道信号输入3脚：0V——地4脚：2.2V——右声道信号输入5脚：2.1V——右声道负反馈外接电容6脚：8.2V——电源滤波7脚：12V——右声道信号输出8脚：2.2V——空9脚：24V——电源10脚：0V——地（功放）11脚：2.2V——空12脚：12V——左声道信号输出

TA8211AH 伴音电路,标签：电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载：


TA8211AH   C2878

TA8211AH 伴音电路


长虹C2588形彩电

1脚：2.1V——左声道负反馈外接电容

2脚：2.2V——左声道信号输入

3脚：0V——地

4脚：2.2V——右声道信号输入

5脚：2.1V——右声道负反馈外接电容

6脚：8.2V——电源滤波

7脚：12V——右声道信号输出

8脚：2.2V——空

9脚：24V——电源

10脚：0V——地（功放）

11脚：2.2V——空

12脚：12V——左声道信号输出
