采用专用集成电路的多功能调光灯电路(HT7706)

文章摘要：相关元件PDF下载：HT7706 如图是一个采用HT7706专用集成电路制作的多功能调光灯电路，它具有无级、有级调光、延迟熄灯及循环自动关灯等四种不同调光功能。B可用φ27mm的普通压电陶瓷片，其他元件参数如图所示，无特殊要求。

采用专用集成电路的多功能调光灯电路(HT7706),标签：电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载：

HT7706

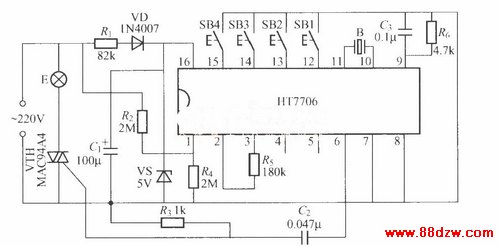

         如图是一个采用HT7706专用集成电路制作的多功能调光灯电路，它具有无级、有级调光、延迟熄灯及循环自动关灯等四种不同调光功能。B可用φ27mm的普通压电陶瓷片，其他元件参数如图所示，无特殊要求。
