相关元件PDF下载:


CD4072   LM567   CD4017

一、压电陶瓷超声波换能器(超声波传感器)体积小,灵敏度高、性能可靠、价格低廉,是遥控、遥测、报警等电子装置最理想的电子器件、用此换能器构成的超声波遥控开关,可使家电产品、电子玩具加速更新  换代,提高市场竞争能力。
    二、技术参数
    灵敏度:≥—70dB / V / ubar
    谐振频率:40KHZ±1KHZ(UCM—T40K1·发射用)
    38KHZ±1KHZ(UCM—R40K1·接收用)
    频 带 宽:2KHZ±0.5KHZ
    外形尺寸:∮16mm×22.5mm
    三、使用环境
    温 度:—20℃~ + 60 ℃ 相对湿度:20 ± 5℃时达98%
    四、使用注意事项
    两接线脚焊接时间不宜过长,以免器件内之焊点溶化脱焊及造成底座与接线脚之间松动。
    不宜与腐蚀性物质接触

1、超声波遥控电灯开关
    这种遥控开关,电路简单,且免调试,非常适合初学者制作。
    一、工作原理

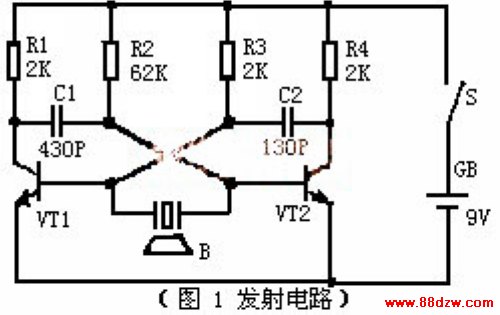

    为发射电路。电路采用分立器件构成,VT1和VT2以及R1~ R4、C1、C2构成自激多谐振荡器,超声发射器件B被联接在VT1和VT2的集电极回路中,以推挽形式工作,回路时间常由R1、C1和R4、C2确定。超声发射器件B的共振频率使多谐振荡电路触发。因此,本电路可工作在最佳频率上。

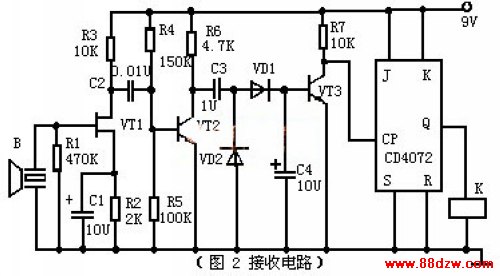

(图2)为接收电路,结型场效应VT1构成高输入阻抗放大器,能够很好地与超声接收器件B相匹配,可获得较高接收灵敏度及选频特性。VT1采用自给偏压方式,改变R3即可改变VT1的表态工作点,超声接收器件B将接收到的超声波转换为相应的电信号,经VT1和VT2两极放大后,再经VD1和VD2进行半波整流变为直流信号,由C3积分后作用于VT3和基极,使VT3由截止变为导通,其集电极输出负脉冲,触发器JK触发D,使其翻转。JK触发器Q端的电平直接驱动继电器K,使K吸合或释放。由继电器K的触点控制电路的开关。


二、元件选用
    发射电路中,VT1和VT2用CS9013或CS9014等小功率晶体管,≥100。超声发射器件用SE05—40T,电源GB采用一块9V叠层电池,以减小发射器体积和重量。
    接收电路中,VT1和3DJ6或是3DJ7等小功率结型场效应晶体管。VT2~ VT3用CS9013,≥100。VD1和VD2用IN4148。JK触发器263B。超声接收器件用SE05—40R,与SE05—40T配对使用。继电器K用HG4310型。
超声波遥控电扇变速器
    一、工作原理
    (图3)为发射电路。它采用的是国产蝙蝠牌FS—A5A型电风扇的遥控发射器。这种发射器具有体积小、耗电省、工作可靠、电路简单等特点。在使用时,每按一下发射键,发射器发出约为500ms的40KH
