遥控自动门电路(T630／T631)

[01-31 02:48:06]   来源：http://www.88dzw.com  遥控电路（综合)电路图   阅读：8791次

文章摘要：相关元件PDF下载：MC9481 T630 T631 MC9482 4N23 9013 发射电路:接收电路:由此电路控制三相电动机正反转如下图所示:

遥控自动门电路(T630／T631),标签：电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载：


MC9481   T630   T631   MC9482   4N23   9013

发射电路:


接收电路:

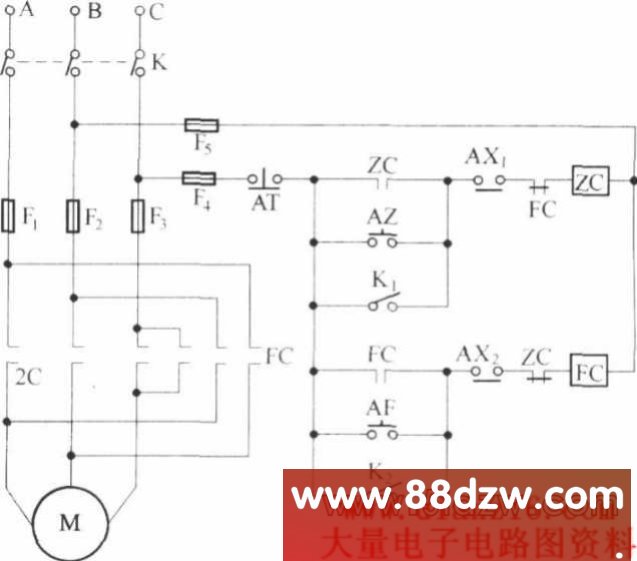

由此电路控制三相电动机正反转如下图所示:



Tag:遥控电路（综合)电路图，电路图讲解,电路图练习，电子电路图 - 遥控电路图 - 遥控电路（综合)电路图
