相关元件PDF下载：

NE555   CD4017

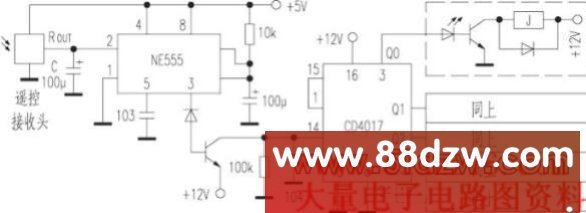

  笔者在为友人制作的数字音频解码器中，需用一个五选一开关切换三组同轴ＢＳ、ＣＤ、ＤＡＴ和两组光纤信号输入。为使数字音频解码器面板布置简洁明了，设计制作了这款可用任何遥控器任意键控制的切换电路。电路如右图。
    图中接收头接收到的遥控脉冲信号，经电容Ｃ形成陡峭的下降沿脉冲，触发由ＮＥ５５５组成的单稳态翻转，计数器ＣＤ４０１７开始计数，其Ｑ端递增一位，相应的继电器动作，切换对应的输入信号。因ＣＤ４０１７只用了五个Ｑ端，其脚须与脚相连。读者亦可根据实际需要取舍ＣＤ４０１７的Ｑ端，电路最多可循环切换１０路输入信号。
    应用中，遥控接收头须装在整机左右侧面，以免遥控其他电器时误动作。
