雷奇威遥控玩具赛车在市场上的拥有量较大，现根据产品将其电路剖析给大家，供维修时参考。
    该车采用台湾瑞昱公司生产的专用于遥控车模的ＣＭＯＳ大规模集成电路ＴＸ－２／ＲＸ－２。该集成电路具有５种控制功能，即前进、后退、加速、左转和右转等。由于采用了编码发射及解码接收电路，所以具有较高的抗干扰性能。

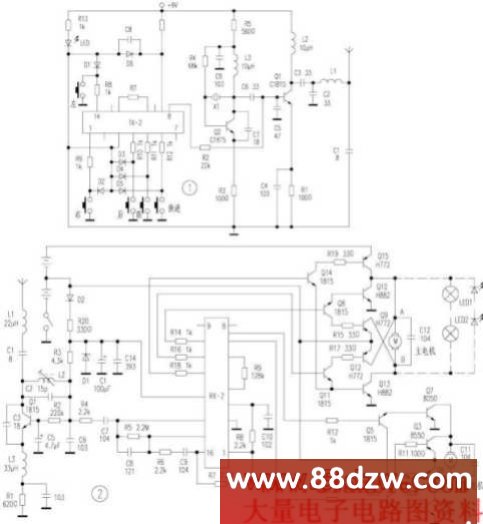

　  图１为遥控电路，当某控制脚接地后，此脚所对应的功能选通，并由锁存电路锁存，锁存信号控制编码电路进行编码，产生对应控制功能的编码信号。由Ｑ２及ＸＴ等产生的载波信号受到从脚输出的编码信号的调制后，再经Ｑ１放大发射。脚为带载波编码信号输出端，脚为不带载波编码信号的输出端。ＴＸ－２中的Ｒ７为振荡电阻，ＬＥＤ为电源兼发射指示灯。
    图２为接收机电路，在发射端发出的高频信号经接收天线接收，Ｑ１、Ｌ２、Ｃ２、Ｃ３等构成的超再生接收电路，Ｌ２、Ｃ２为并联谐振回路，其作用是选频，Ｃ３为超再生正反馈电容，调整Ｌ２可改变接收频率。Ｒ１、Ｒ２、Ｃ５决定超再生的熄灭电压。接收信号经Ｒ４、Ｃ７送入译码电路ＲＸ－２的脚进行放大，放大后的信号由脚输出经Ｒ８送入译码信号输出端脚进行译码。当译码电路将收到的信号译码后，若是前进信号，则脚输出高电平，Ｑ１１导通→Ｑ１２、Ｑ１３分别导通，＋４．５Ｖ等经Ｑ１２→ＭＡ→ＭＢ→Ｑ１３→地，电机正转，车子前进，其他功能依此类推，不再赘述。Ｒ９为振荡电阻。ＲＸ－２中的、、、、脚分别为右转、左转、后退、前进、加速等功能的输出端。Ｒ２０、Ｄ１、Ｃ１、Ｃ１４组成简单的稳压电路，为ＲＸ－２提供稳定的工作电压，Ｄ２为隔离二极管。
    为使该车更加美观逼真，笔者进行了小小的改进，如图２中虚线所示。购两只赛车专用小灯泡，两只ＬＥＤ按图安装，小灯泡作遥控车的前大灯使用，ＬＥＤ为倒车灯。当车子前进时，大灯亮，ＬＥＤ反偏不亮；倒车时在前大灯亮着的同时，ＬＥＤ为正偏也亮起来作倒车灯使用。经如此改装后，夜晚玩车时，更为有趣。
