TDC1808/1809射频无线发射/接收专用模块可方便地构成各种无线遥控装置。

TDC1808外形引脚图

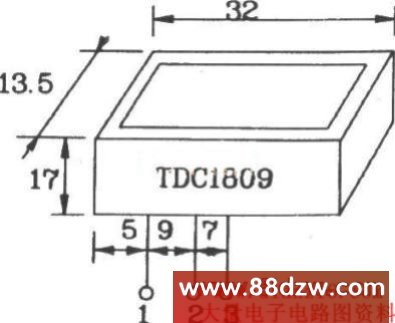

TDC1809外形引脚图

 TDC1808／1809遥控发射／接收模块应用频率范围很广。发射模块TDCl808在出厂时已将发射频率调在250--350MHz之间，可提供l0种频率使用。另外TDCl808在使用时还具有 A、B两种连接方法：无调制的信号或外接各种调制信号发射，例如：音频调制或数码调制等。因此可外接各种调制信号来构成发射电路，TDCl808的工作电压出厂时定为9V，该厂也可为用户生产l.5～18V电源电压的发射模块。接收模块TDCl809工作电压为5．1V，如需要5V以下的工作电压时，也可向该厂定做。

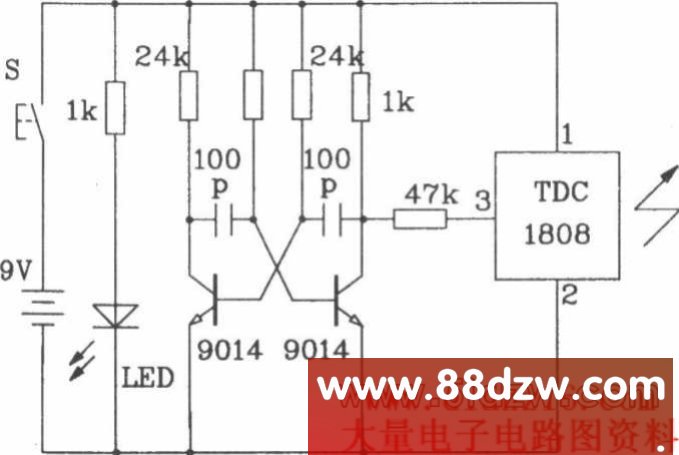

TDC构成射频单通道遥控发射电路

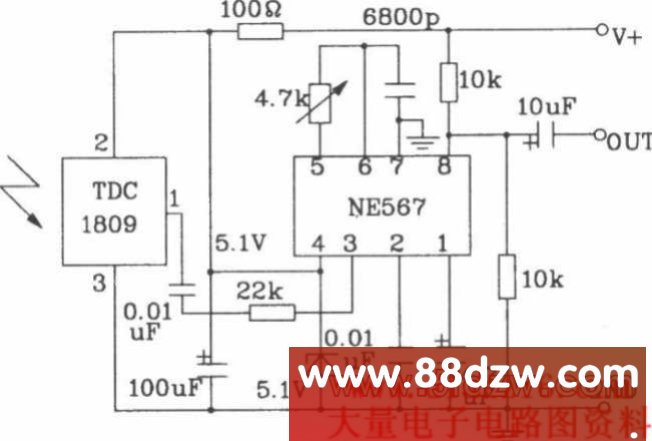

TDC1809构成射频单通道遥控接收电路

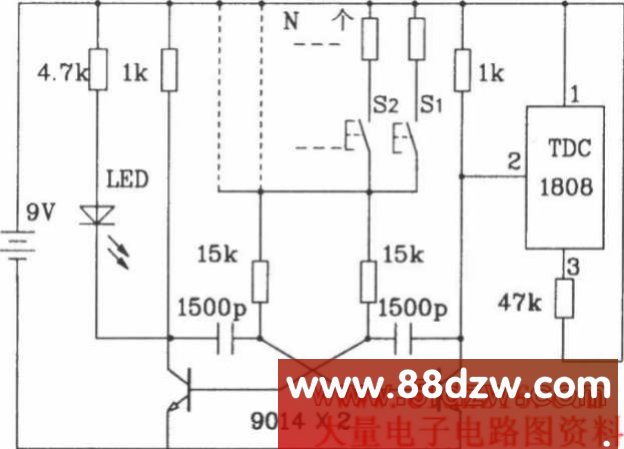

TDC构成多通道射频遥控发射电路

TDC构成多通道射频遥控接收电路
