由S&P27A/S&P278组成的远距离遥控开关

[03-01 03:13:41]   来源:http://www.88dzw.com  遥控电路(综合)电路图   阅读:8785

文章摘要: (a)所示为遥控发射电路,电路中采用数字编码电路VD5026作为地址编码器,采用三态编码形式,可组成多个分机(根据需要将发射作为分机或将接收机作为分机)。 (b)所示为接收电路,它由接收组件和译码电路VD5027以及继电器K组成。

由S&P27A/S&P278组成的远距离遥控开关,标签:电路图讲解,电路图练习,http://www.88dzw.com

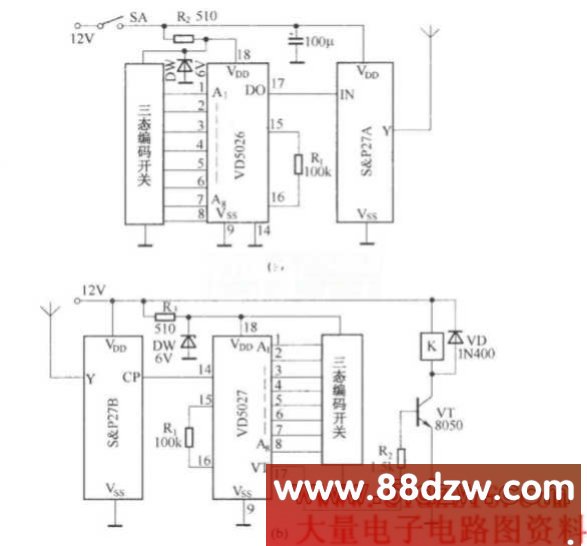

     (a)所示为遥控发射电路,电路中采用数字编码电路VD5026作为地址编码器,采用三态编码形式,可组成多个分机(根据需要将发射作为分机或将接收机作为分机)。

      (b)所示为接收电路,它由接收组件和译码电路VD5027以及继电器K组成。
