用CD4060制作时间控制器电路图

[11-21 11:02:54]   来源:http://www.88dzw.com  定时控制电路图   阅读:8373

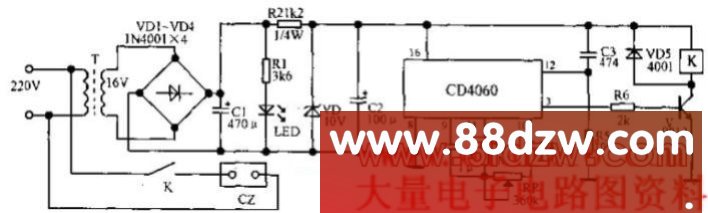

文章摘要:用CD4060制作时间控制器如下图所示,电路接通瞬间,由R5、C3构成的微分电路保证延时时间从零开始。在振荡信号的作用下,CD4060内的计数器开始工作,3脚为第14级计数器的输出端,要使3脚由低电平转换为高电平,所需的时间为t=213×2.2KC(秒),在此期间3脚输出的低电压使三极管V截止。当延时时间到来时,3脚由低电平跳变为高电平,经R6限流使V饱和导通,继电器K吸合,负载得电。本电路延时时间在2.1~4小时内任意调节。

用CD4060制作时间控制器电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com
  用CD4060制作时间控制器如下图所示,电路接通瞬间,由R5、C3构成的微分电路保证延时时间从零开始。在振荡信号的作用下,CD4060内的计数器开始工作,3脚为第14级计数器的输出端,要使3脚由低电平转换为高电平,所需的时间为t=213×2.2KC(秒),在此期间3脚输出的低电压使三极管V截止。当延时时间到来时,3脚由低电平跳变为高电平,经R6限流使V饱和导通,继电器K吸合,负载得电。本电路延时时间在2.1~4小时内任意调节。
