用于230v白炽灯的可控硅无极调光器电路图
[09-13 19:03:54] 来源:http://www.88dzw.com 灯光控制电路图 阅读:8585次
文章摘要:1.基本型的traic无极调光器2.实用的traic无极调光器电路中,rw1、r1和c2构成移相网络,调节rw1可改变traic的导通角,从而改变灯泡的亮度。l和c1构成的滤波网络可消除可控硅工作时产生的干扰。3.最小亮度可调的traic无极调光器多数情况下,我们希望sw1闭合后灯泡的最小亮度为某一确定值,接入r2即可实现此目的。若将r2换为可变电阻器,则可实现更精确的调节。4.具有稳光功能的调光器当环境亮度变化时,cds的电阻值也会作相应变化,此变化值将改变traic的导通角,使lamp1的亮度向相反方向改变。其中,rw2用来调节cds的灵敏度。5.一种调节稳定的调光器6.一种可消除滞后效应

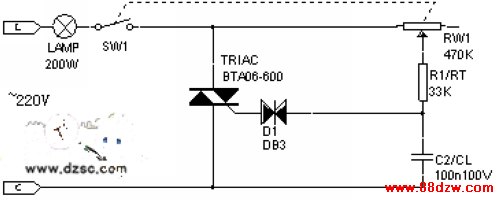

用于230v白炽灯的可控硅无极调光器电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com 1.基本型的traic无极调光器

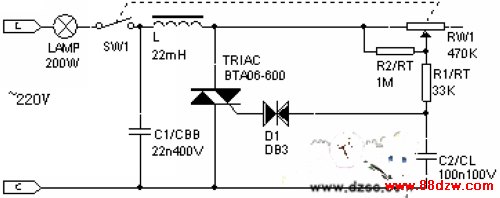

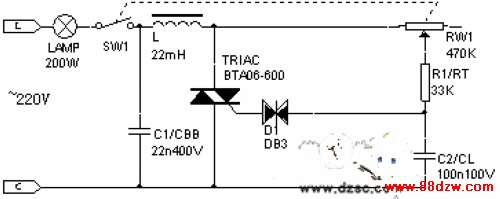

2.实用的traic无极调光器电
路中,rw1、r1和c2构成移相网络,调节rw1可改变traic的导通角,从而改变灯泡的亮度。l和c1构成的滤波网络可消除可控硅工作时产生的干扰。
3.最小亮度可调的traic无极调光器
多数情况下,我们希望sw1闭合后灯泡的最小亮度为某一确定值,接入r2即可实现此目的。若将r2换为可变电阻器,则可实现更精确的调节。

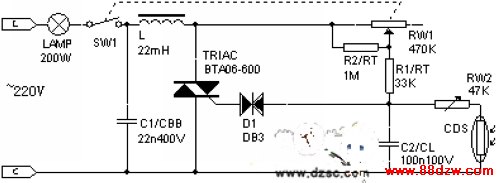

4.具有稳光功能的调光器
当环境亮度变化时,cds的电阻值也会作相应变化,此变化值将改变traic的导通角,使lamp1的亮度向相反方向改变。其中,rw2用来调节cds的灵敏度。

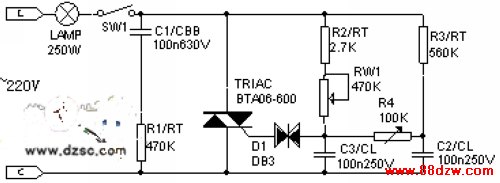

5.一种调节稳定的调光器
6.一种可消除滞后效应的调光器
