直流日光灯电路图

文章摘要：一般直流日光灯采用分立元件组成，而这个电路由TWH8751功率开关加几个外围元件组成，电路简单、可靠、效率高，可用于停电时或野外照明。工作原理电路见图利用TWH8751作自激振荡和功率开关。R1为限流电阻，R2、C1决定振荡频率，C2用于稳定电源电压。振荡变压器初级的振荡电压，在次级感应出更高的电压，击穿日光灯管内汞蒸汽，使日光灯点亮发光。 元器件清单见下表。该电路中，最麻烦的元器件是变压器T。需自制，可取一截袖珍收音机的扁磁棒，初级用ф0.3－0.4mm线绕45圈，次级用ф0.12－0.15mm线绕1500圈。调试时将可调电阻R2滑动点放在中间位置，通电后一般可使灯管发光，调整R2

直流日光灯电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

　　一般直流日光灯采用分立元件组成，而这个电路由TWH8751功率开关加几个外围元件组成，电路简单、可靠、效率高，可用于停电时或野外照明。

　　工作原理

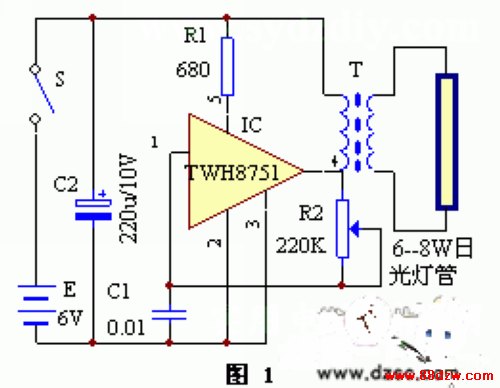

　　电路见图利用TWH8751作自激振荡和功率开关。R1为限流电阻，R2、C1决定振荡频率，C2用于稳定电源电压。振荡变压器初级的振荡电压，在次级感应出更高的电压，击穿日光灯管内汞蒸汽，使日光灯点亮发光。

      元器件清单见下表。

　　该电路中，最麻烦的元器件是变压器T。需自制，可取一截袖珍收音机的扁磁棒，初级用ф0.3－0.4mm线绕45圈，次级用ф0.12－0.15mm线绕1500圈。调试时将可调电阻R2滑动点放在中间位置，通电后一般可使灯管发光，调整R2使整机电流在250mA－300mA即可投入使用。
