用于120v白炽灯的可控硅无极调光器电路图

[09-13 19:03:52]   来源：http://www.88dzw.com  灯光控制电路图   阅读：8714次

文章摘要：典型的120v可控硅调光器另一种120v可控硅调光器使用复合器件的120v可控硅调光器

用于120v白炽灯的可控硅无极调光器电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

　　

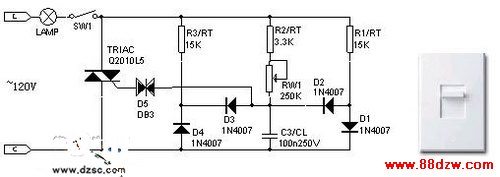

典型的120v可控硅调光器



　　典型的120v可控硅调光器

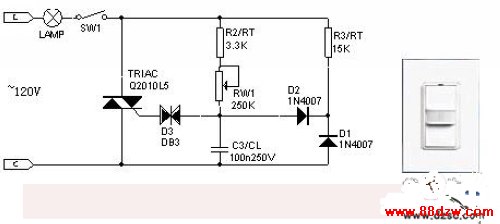

另一种120v可控硅调光器

　　另一种120v可控硅调光器

使用复合器件的120v可控硅调光器

　　使用复合器件的120v可控硅调光器

　　
