采用数字电路的延迟灯电路(2)

文章摘要：相关元件PDF下载：CD4011 9013 如图是采用2输入端与非门数字集成电路制作的延迟灯电路，VD3、VS、 C3、C4等组成简单的电容降压半波整流稳压线路，电路通电后，C3两端即输出12V左右的稳定直流电压供整个控制器用电。门I、门II可采用CD4011数字集成电路中内部两个完好的与非门，另两个不用的与非门应将其输入端接地，以消除可能带来的干扰。K用JZC-22F、DC12V小型中功率电磁继电器。

采用数字电路的延迟灯电路(2),标签：电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载：

CD4011   9013

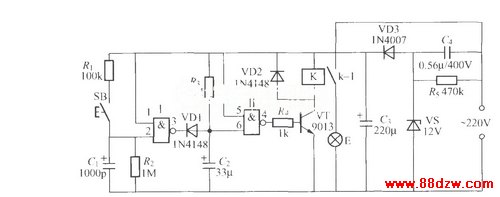

        如图是采用2输入端与非门数字集成电路制作的延迟灯电路，VD3、VS、 C3、C4等组成简单的电容降压半波整流稳压线路，电路通电后，C3两端即输出12V左右的稳定直流电压供整个控制器用电。门I、门II可采用CD4011数字集成电路中内部两个完好的与非门，另两个不用的与非门应将其输入端接地，以消除可能带来的干扰。K用JZC-22F、DC12V小型中功率电磁继电器。
