采用数字电路的延迟灯电路(1)

文章摘要：相关元件PDF下载：CD4069 9013 如图是一个采用数字集成电路的延迟灯，图中只用到CD4069中三只完好的反相器，另三只反相器空着不用；并将它们的输入端接地，以消除对电路的干扰。K采用JRX-22F、DC12V小型中功率电磁继电器。延迟时间主要由R2、C1的充电时间常数决定。

采用数字电路的延迟灯电路(1),标签：电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载：

CD4069   9013

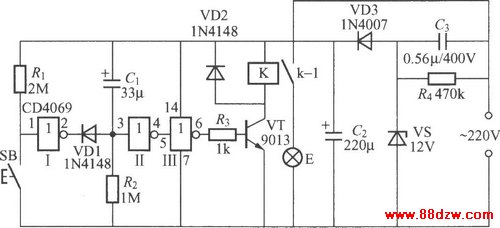

        如图是一个采用数字集成电路的延迟灯，图中只用到CD4069中三只完好的反相器，另三只反相器空着不用；并将它们的输入端接地，以消除对电路的干扰。K采用JRX-22F、DC12V小型中功率电磁继电器。延迟时间主要由R2、C1的充电时间常数决定。
