采用数字电路的触摸式延迟灯电路(1)

[09-13 18:59:49]   来源:http://www.88dzw.com  灯光控制电路图   阅读:8659

文章摘要:相关元件PDF下载:CD4013 9013 MAC94A4 如图所示是一个采用CD4013数字集成电路制作的触摸式延迟灯,该电路电源由C3降压、VD2整流与VS稳压,通电后,C2两端可输出12V稳定的直流电压供整个开关用电。

采用数字电路的触摸式延迟灯电路(1),标签:电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载:


CD4013   9013   MAC94A4

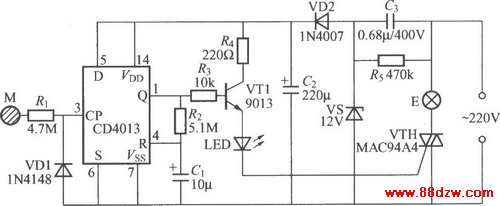

         如图所示是一个采用CD4013数字集成电路制作的触摸式延迟灯,该电路电源由C3降压、VD2整流与VS稳压,通电后,C2两端可输出12V稳定的直流电压供整个开关用电。
