34063用于DC-DC电源变换的电路
[09-13 17:31:34] 来源:http://www.88dzw.com 其他电源电路电路图 阅读:8671次
文章摘要:相关元件PDF下载:MC34063A 34063一种用于DC-DC电源变换的集成电路,应用比较广泛,通用廉价易购。可用于电压的升压,降压以及极性的反转。极性反转效率最高65%,升压效率最高90%,降压效率最高80%,变换效率和工作频率滤波电容等成正比。另外,输出功率达不到要求的时候,比如>250~300MA时,可以通过外接扩功率管的方法扩大电流,双极型或MOS型扩流管均可。外围元件标称含义和它们取值的计算公式:Vout(输出电压)=1.25V(1+R1/R2)Ct(定时电容):决定内部工作频率。Ct=0.000 004*Ton(工作频率)Ipk=2*Iomax*T/toffRsc(限流电阻
34063用于DC-DC电源变换的电路,标签:电子电路图,电路图讲解,http://www.88dzw.com相关元件PDF下载:
MC34063A
34063一种用于DC-DC电源变换的集成电路,应用比较广泛,通用廉价易购。可用于电压的升压,降压以及极性的反转。极性反转效率最高65%,升压效率最高90%,降压效率最高80%,变换效率和工作频率滤波电容等成正比。另外,输出功率达不到要求的时候,比如>250~300MA时,可以通过外接扩功率管的方法扩大电流,双极型或MOS型 扩流管均

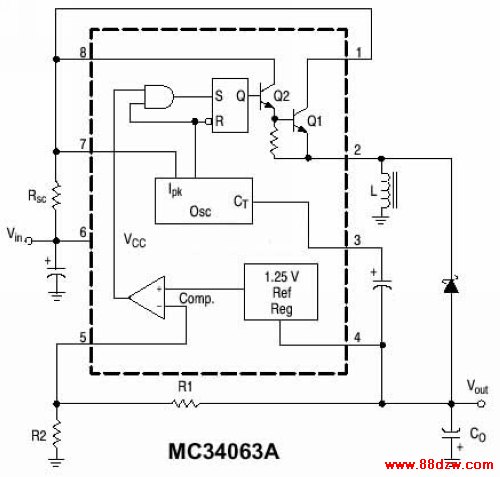

外围元件标称含义和它们取值的计算公式:
Vout(输出电压)=1.25V(1+R1/R2)
Ct(定时电容):决定内部工作频率。Ct=0.000 004*Ton(工作频率)
Ipk=2*Iomax*T/toff
Rsc(限流电阻):决定输出电流。Rsc=0.33/Ipk
Lmin(电感):Lmin=(Vimin-Vces)*Ton/ Ipk
Co(滤波电容):决定输出电压波纹系数,Co=Io*ton/Vp-p(波纹系数)
固定值参数:
Vces=1.0V ton/toff=(Vo+Vf-Vimin)/(Vimin-Vces) Vimin:输入电压不稳定时的最小值
Vf=1.2V 快速开关二极管正向压降
其他手册参数:
参数名称 符号 单位 MC34063 CW34063 IRM03A
输入电压 Vin V 2.5~40V 2.5~40V 2.5~40V
输出电压 Vout V 1.25~40V 1.25~40V 1.25~40V
最大输出电流 Iomax A 1.5A 1.5A 1.8A
最高工作频率 f kHz 0.1~100KHZ 0.1~100KHZ 0.1~100KHZ
功率 P W 1.25W 1.25W 0.9W
工作温度 Ta 度 0~70度 0~70度 0~70度
在实际应用中的注意:
1:快速开关二极管可以选用IN4148,在要求高效率的场合必须使用IN5819!
2:34063能承受的电压,即输入输出电压绝对值之和不能超过40V,否则不能安全稳定的工作。
