对MC34063锂电池充电板的改进 合肥屠宗芳 东明电子有限公司最近推出利用MC34063制作的锂电池充电板，可对3.6V、7.2V锂电池进行恒压恒流充电，电路采用开关式DC－DC变换。使用MC34063芯片，具有功耗低、发热量小、带有短路保护功能、静态工作电流小等特点，做成恒流恒压充电器非常实用。

邮购后发现实物与附带说明书及原理图明显不符，图纸上元器件编号与实物标号也不一样，图纸上线路也有画错，说明书中讲P2、P1调整功能应该是相反。另外实物中发光二极管微亮，从原理图上分析也如此，因为发光二极管与电阻串联后并联在D2及D3上，两个二极管压降为1.4V，所以发光二极管发光仅仅微亮。为此笔者对此板进行了改进，这样发光二极管在锂电池充电时即能正常发光，充满后自动熄灭。

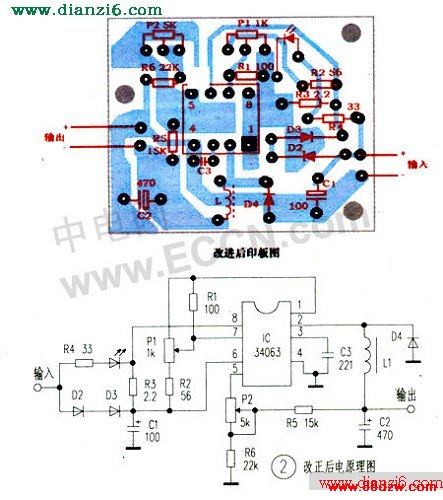

按照实物lC第5脚的P2接法与原理图有明显错误，P2应与R6串联后接地，而不是与R5串联后接输出。现将笔者重画的印板图(见图1)及原理图(见图2)一并附上。改进后的锂电池充电板非常实用。

使用前要进行调整，方法如下：输入直流电源电压必须比充电板输出电压高出3V以上，电流供给要满足充电板输出电流，接通电源后调整P2空载输出电压为4.24V，这样可保证锂电池充满。调整输出电流可用一个18Ω(2W)电阻并联在充电板输出上，串联万用表直流5A挡，调整P1使电流控制在250～250mA即可。

充电后应当在发光二极管熄灭后半小时到1小时再取下为好。由于东明电子出售锂电池充电板价格低(只有5元)，配上一个8V左右直流电源即可制成一个非常实用的锂电池充电器。因此，虽有些错装，改正后还是很值得的。
