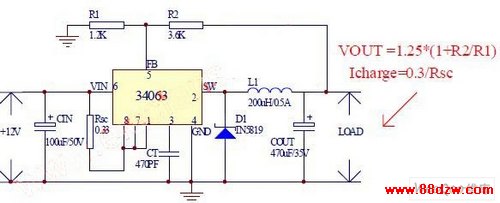

单片34063实现的低端车充方案电路图

文章摘要：优点:：低成本；缺点：(1) 可靠性差，功能单一；没有过温度保护，短路保护等安全性措施；(2) 输出虽然是直流电压，但控制输出恒流充电电流的方式为最大开关电流峰值限制，精度不够高；(3) 由于34063为1.5A 开关电流PWM+PFM模式（内部没有误差放大器），其车充方案输出直流电压电流的纹波比较大，不够纯净；输出电流能力也非常有限；（常见于300ma~600ma 之间的低端车充方案中）

单片34063实现的低端车充方案电路图,标签：电子电路图,电路图讲解,http://www.88dzw.com

　　优点:：低成本；

　　缺点：(1) 可靠性差，功能单一；没有过温度保护，短路保护等安全性措施；

　　(2) 输出虽然是直流电压，但控制输出恒流充电电流的方式为最大开关电

　　流峰值限制，精度不够高；

　　(3) 由于34063为1.5A 开关电流PWM+PFM模式（内部没有误差放大器），

　　其车充方案输出直流电压电流的纹波比较大，不够纯净；输出电流能力也非常有

　　限；（常见于300ma~600ma 之间的低端车充方案中）
