　　电路的功能

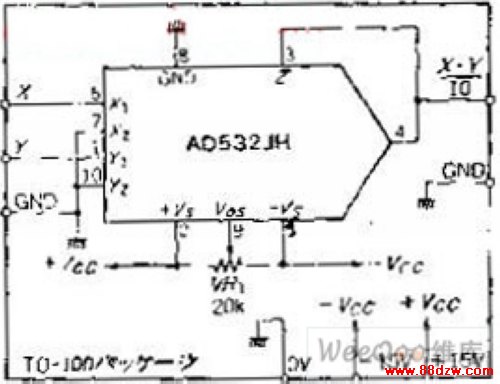

　　模拟乘法运算除作一般的乘法运算外，还有许多用途，如平衡调制解调、同步检波、电压控制衰减器、振荡器等。本电路图是模拟设备公司的单片IC乘法器AD532的基本接线图。因为在内部已进行过激光微调，所以可去掉用来调节X、Y输入置偏平衡的电位器，只要调整输出置偏。

　　电路工作原理

　　AD532是具有差动输入的4象限倍增器，可进行EO=[（X1-X2）*（Y1-Y2）]/10的运算。各输入端输入电压范围为0~+10V，通常使用1/10的比例系数。

　　IC内部是由称为“吉伯”倍增器电路构成的乘法单元，输出阻抗低，无须外接元件。IC出厂时其内部已进行过激光微调，因此无须再进行烦锁的调节，本电路中只有输出失调调节V。

　　电气特性

　　作为乘法电路使用时的频带为1MHZ/-3DB，当线性要求高时，频率可达100KHZ。用作VCA时，非线性失真是重要的因素，X输入端和Y输入端失真大小是不一样的，从Y输入信号可获得失真小的VCA输出。

　　线性度开始变差的频率是20~30KHZ，在100KHZ时失真约1%。处理交流信号的乘法运算，须注意泄漏，因X输入或Y输入而异，并从数百千赫开始急剧恶化。输出的置偏漂移为700UV/CLYO，与通用OP放大器相比要大几千倍，所以当用作直流耦合的同步检波时，应尽量使用高信号电平，避免采用放大后输出的办法。

　　调整

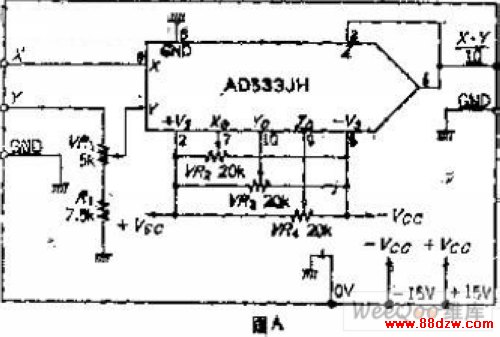

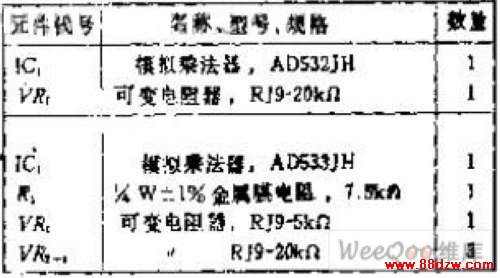

　　因为电路中只有失调调节所以这里只对未进行微调的AD533加以说明，图A只是多装了可变电阻，可采用与AD532基本相同的办法调整。在乘法电路中，泄漏调节很重要，用VR2进行XO调整，取得X输入端的平衡，将Y输入端的泄漏调到最小，用VR3进行Y0调整，将X输入端的泄漏调到最小。

　　调整顺序：首先使X=Y=0，进行ZE调整，使输出为0。信号频率为实际使用的频率，从Y输入幅度为20VP-P的信号，进行X调整，使信号输出最小，然后把信号从X输入端输入，使Y=0，进行YO调整，使信号输出最小。在上述调整中，输出置偏有时会产生变化，遇此情况须重调。关于比例系数的调整，在X输入端输入正负10V的直流电压，从Y输入20VP-P的交流信号，然后调节RV1，直到输出输入电压相同为止。
