用于比率计算的除法运算电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com电路的功能

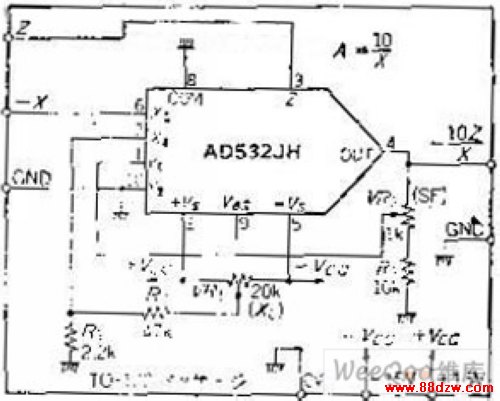

本电路是用X除输入信号Z的除法电路。除了运算EO=10Z/(-X),计算比率或百分比外,还可作为从X端输入控制电压的AGC放大器(A=1/X)使用。但不能进行大范围的运算。作为分母输入的X如变小,1/X就会加大,当X=0时,增益则为无限大,所以作除法运算,,范围受限制。
电路工作原理
作为乘法IC使用时,输出电压反馈到Y输入端,进行1/X计算,再乘上Z。因为在OP放大器的反馈环路中加了乘法单元,所以X输入变小,电路就会不稳定,而且X值不同,闭环频率特性也会发生变化,使用时必加注意。

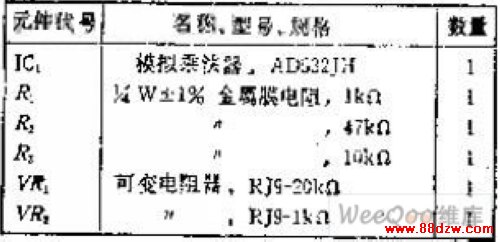

Z端输入信号在输出时已被倒相,X输入只能使用负电压。X=10V时。用VR2调整比例系数,使A=1。也可用VR2进行除法电路动态范围的失调调节。因为缩小可变范围后,为了便于调节,加了由R1、R2组成的分压电路。从Z输入1V,从X输入-1V,调整VR1,使输出为-10V(A=-10),当Z=0.1V,X=-0.1V时也可获得10V输出,但不能保证精度和稳定度。此外,频率响应随X端输入的值而变,这点也应予注意。
