LM324四运放电路图

[09-13 21:01:52] 来源：http://www.88dzw.com 运算放大电路电路图阅读：8926次

文章摘要：四运放电路，14脚双列直插封装滤波器电路如下。有源带通滤波器电路如下：许多音响装置的频谱分析器均使用此电路作为带通滤波器，以选出各个不同频段的信号，在显示上利用发光二极管点亮的多少来指示出信号幅度的大小。电路图如下：

LM324四运放电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

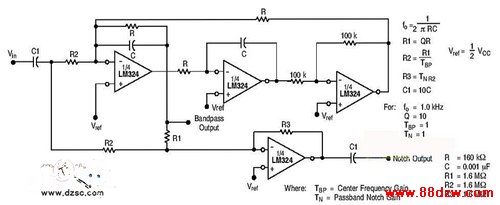

　　四运放电路，14脚双列直插封装滤波器电路如下。

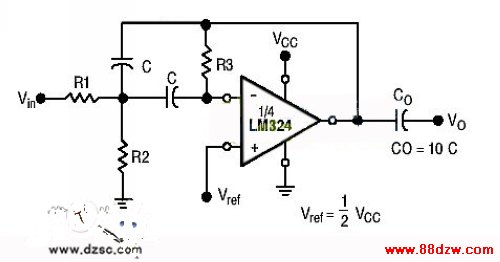

　　有源带通滤波器电路如下：

　　许多音响装置的频谱分析器均使用此电路作为带通滤波器，以选出各个不同频段的信号，在显示上利用发光二极管点亮的多少来指示出信号幅度的大小。

　　电路图如下：

　　
