运放器的应用电路图
[09-13 21:02:43] 来源:http://www.88dzw.com 运算放大电路电路图 阅读:8630次

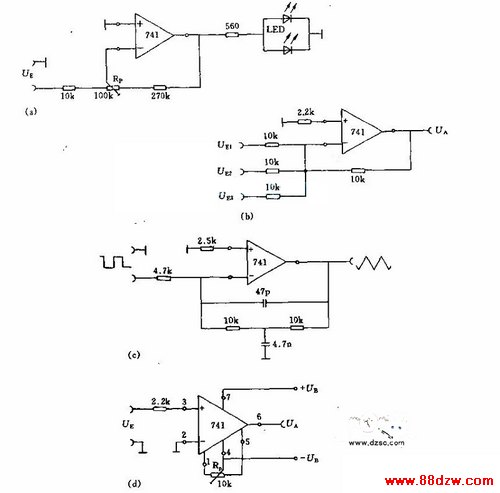

文章摘要:图(a)为带两面三刀个发光二极管LED的极性显示器,可以鉴别输入信号极性或比较信号的大小。利用电位器RP可以调整两发光二极管显示的灵敏度。图(b)电路用于对几个出入信号UE1、UE2、UE3进行相加。图(c)电路为精密积分器电路,其RC网络必须与输入信号相匹配。图(d)为比较器电路。 欢迎转载,信息来源www.88dzw.com
运放器的应用电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com 图(a)为带两面三刀个发光二极管LED的极性显示器,可以鉴别输入信号极性或比较信号的大小。利用电位器RP可以调整两发光二极管显示的灵敏度。
图(b)电路用于对几个出入信号UE1、UE2、UE3进行相加。
图(c)电路为精密积分器电路,其RC网络必须与输入信号相匹配。
图(d)为比较器电路。
欢迎转载,信息来源www.88dzw.com
