TDA4863AJ基本应用电路图(一)
[09-13 21:02:14] 来源:http://www.88dzw.com 运算放大电路电路图 阅读:8537次
文章摘要:如图所示为TDA4863J的基本应用电路。当正电源电压VP、回扫电源电压VF和负电源电压VN加上时电路开始工作,输入信号锯齿波信号由6脚和7脚输入到内部差分输入级的反相输入端和同相输入端,垂直输出级将锯齿波电压放大后由5脚输出。其中,垂直输出级为准互补推挽输出放大器,对锯齿波电压进行功率放大,锯齿波电流通过偏转线圈产生显像所需的偏转磁场,控制电子束做线性扫描。在回扫期间,回扫发生器向垂直输出级供电,使之在短的回扫时间内具有最小功耗。垂直输出级具有温度保护限制,当T1>150℃时开始降低垂直输出级输出电流以保护芯片,使之不至于过热而损坏。Cs2的典型值为150nF,这时回扫时间和噪声性能最

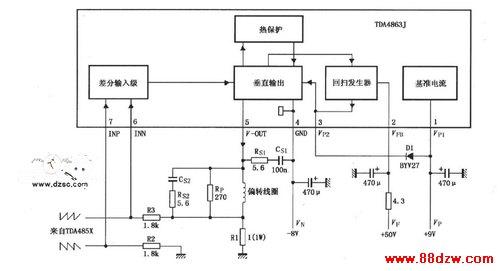

TDA4863AJ基本应用电路图(一),标签:电路图讲解,电路图练习,http://www.88dzw.com如图所示为TDA4863J的基本应用电路。当正电源电压VP、回扫电源电压VF和负电源电压VN加上时电路开始工作,输入信号锯齿波信号由6脚和7脚输入到内部差分输入级的反相输入端和同相输入端,垂直输出级将锯齿波电压放大后由5脚输出。其中,垂直输出级为准互补推挽输出放大器,对锯齿波电压进行功率放大,锯齿波电流通过偏转线圈产生显像所需的偏转磁场,控制电子束做线性扫描。在回扫期间,回扫发生器向垂直输出级供电,使之在短的回扫时间内具有最小功耗。垂直输出级具有温度保护限制,当T1>150℃时开始降低垂直输出级输出电流以保护芯片,使之不至于过热而损坏。Cs2的典型值为150nF,这时回扫时间和噪声性能最佳。
欢迎转载,信息来源www.88dzw.com(www.88dzw.com)
