ZCS PWM转换器的基本电路图

[09-13 21:02:13]   来源：http://www.88dzw.com  运算放大电路电路图   阅读：8842次

文章摘要：在ＺＣＢＱＲＣｓ中的谐振电容上串联一只辅助开关管，就可以得到ＺＣＳ－ＰＷＭ转换器的基本电路族，图１所示为非隔离式单管ＺＣＳＰＷＭ转换器的六种基本电路族，图２所示为隔离式单管ＺＣＢ－ＰＷＭ转换器的四种基本电路族。由于全波式ＺＣＳＱＲＣｓ优于半波式ＺＣＳＱＲＣｓ，因此在实际应用中选用全波ＺＣＳＱＲＣｓ。上述这些基本电路，都是在全波式ＺＣＳＱＲＣｓ的基础上改进得到的ＺＣＳ－ＰＷＭ转换器基本电路。图中开关Ｓ１和Ｓａ的电路构成如图1（ｇ）所示。欢迎转载,信息来自www.88dzw.com

ZCS PWM转换器的基本电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

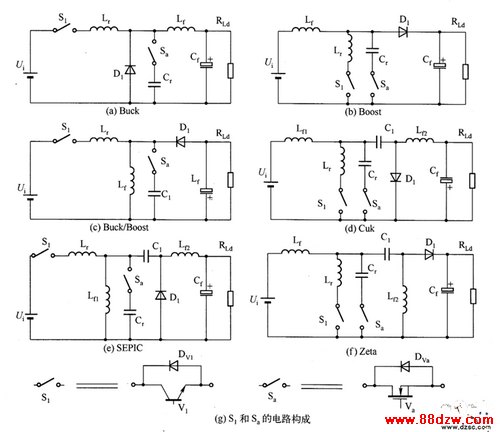

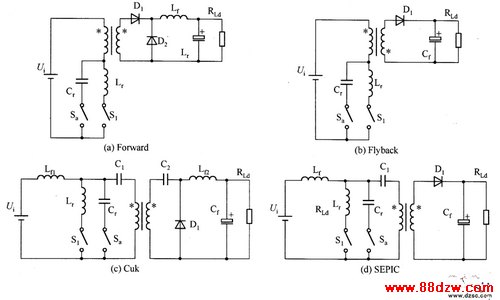

　　在ＺＣＢ　ＱＲＣｓ中的谐振电容上串联一只辅助开关管，就可以得到ＺＣＳ－ＰＷＭ转换器的基本电路族，图１所示为非隔离式单管ＺＣＳ　ＰＷＭ转换器的六种基本电路族，图２所示为隔离式单管ＺＣＢ－ＰＷＭ转换器的四种基本电路族。由于全波式ＺＣＳ　ＱＲＣｓ优于半波式ＺＣＳ　ＱＲＣｓ，因此在实际应用中选用全波ＺＣＳ　ＱＲＣｓ。上述这些基本电路，都是在全波式ＺＣＳ　ＱＲＣｓ的基础上改进得到的ＺＣＳ－ＰＷＭ转换器基本电路。图中开关Ｓ１和Ｓａ的电路构成如图1（ｇ）所示。

　　欢迎转载,信息来自www.88dzw.com




Tag:运算放大电路电路图，电路图讲解,电路图练习，电子电路图 - 运算放大电路电路图
