集成稳压器的恒流原理
[09-14 10:08:47] 来源:http://www.88dzw.com 电路学习 阅读:8746次
文章摘要: 三端集成稳压器的典型应用电路如图1所示,R1为等效负载电阻。当输入电压Ui或等效负载电阻R1在一定范围内变化时,集成稳压器IC能够保持输出电压Uo恒定不变,即输出电压Uo恒等于集成稳压器Ic的固有稳压值。由于Uo恒定不变,因此输出电流Io仅取决于电阻R1的大小,Io=Uo/R1。如果固定R1保持不变,那么输出电流Io也就是一个恒定值了,这就是集成稳压器的恒流原理。 将图1改画成图2的形状可以清楚地看到,从A点到地的电流即为集成稳压器的恒定输出电流Io。如果在A点到地之间串入电阻R2(见图3),流过R2的电流也只能是Io,而与R2的阻值大小无关。可见,在这里集成稳压器IC和电阻R1
集成稳压器的恒流原理,标签:学习园地,http://www.88dzw.com 三端集成稳压器的典型应用电路如图1所示,R1为等效负载电阻。当输入电压Ui或等效负载电阻R1在一定范围内变化时,集成稳压器IC能够保持输出电压Uo恒定不
变,即输出电压Uo恒等于集成稳压器Ic的固有稳压值。由于Uo恒定不变,因此输出电流Io仅取决于电阻R1的大小,Io=Uo/R1。如果固定R1保持不变,那么输出电流Io也就是一个恒定值了,这就是集成稳压器的恒流原理。

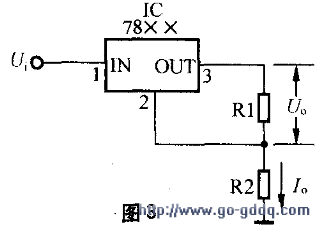

将图1改画成图2的形状可以清楚地看到,从A点到地的电流即为集成稳压器的恒定输出电流Io。如果在A点到地之间串
入电阻R2(见图3),流过R2的电流也只能是Io,而与R2的阻值大小无关。可见,在这里集成稳压器IC和电阻R1构
成了一个恒流源,恒定电流,Io=U/R1,式中,Uo为集成稳压器IC的固有稳压值。选取不同的R1,即可获得不同的恒定电流值。
