    MOS场效应管即金属-氧化物-半导体型场效应管，英文缩写为MOSFET（Metal-Oxide-SEMIconductor Field-Effect-Transistor），属于绝缘栅型。其主要特点是在金属栅极与沟道之间有一层二氧化硅绝缘层，因此具有很高的输入电阻（最高可达1015Ω）。它也分N沟道管和P沟道管，符号如图1所示。通常是将衬底（基板）与源极S接在一起。根据导电方式的不同，MOSFET又分增强型、耗尽型。所谓增强型是指：当VGS=0时管子是呈截止状态，加上正确的VGS后，多数载流子被吸引到栅极，从而“增强”了该区域的载流子，形成导电沟道。耗尽型则是指，当VGS=0时即形成沟道，加上正确的VGS时，能使多数载流子流出沟道，因而“耗尽”了载流子，使管子转向截止。

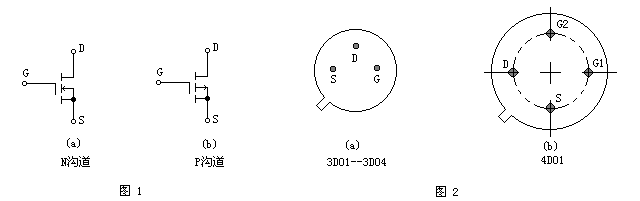

以N沟道为例，它是在P型硅衬底上制成两个高掺杂浓度的源扩散区N+和漏扩散区N+，再分别引出源极S和漏极D。源极与衬底在内部连通，二者总保持等电位。图1（a）符号中的前头方向是从外向电，表示从P型材料（衬底）指身N型沟道。当漏接电源正极，源极接电源负极并使VGS=0时，沟道电流（即漏极电流）ID=0。随着VGS逐渐升高，受栅极正电压的吸引，在两个扩散区之间就感应出带负电的少数载流子，形成从漏极到源极的N型沟道，当VGS大于管子的开启电压VTN（一般约为+2V）时，N沟道管开始导通，形成漏极电流ID。

国产N沟道MOSFET的典型产品有3DO1、3DO2、3DO4（以上均为单栅管），4DO1（双栅管）。它们的管脚排列（底视图）见图2。

MOS场效应管比较“娇气”。这是由于它的输入电阻很高，而栅-源极间电容又非常小，极易受外界电磁场或静电的感应而带电，而少量电荷就可在极间电容上形成相当高的电压（U=Q/C），将管子损坏。因此了厂时各管脚都绞合在一起，或装在金属箔内，使G极与S极呈等电位，防止积累静电荷。管子不用时，全部引线也应短接。在测量时应格外小心，并采取相应的防静电感措施。下面介绍检测方法。

1．准备工作

测量之前，先把人体对地短路后，才能摸触MOSFET的管脚。最好在手腕上接一条导线与大地连通，使人体与大地保持等电位。再把管脚分开，然后拆掉导线。

2．判定电极

将万用表拨于R×100档，首先确定栅极。若某脚与其它脚的电阻都是无穷大，证明此脚就是栅极G。交换表笔重测量，S-D之间的电阻值应为几百欧至几千欧，其中阻值较小的那一次，黑表笔接的为D极，红表笔接的是S极。日本生产的3SK系列产品，S极与管壳接通，据此很容易确定S极。

3．检查放大能力（跨导）

将G极悬空，黑表笔接D极，红表笔接S极，然后用手指触摸G极，表针应有较大的偏转。双栅MOS场效应管有两个栅极G1、G2。为区分之，可用手分别触摸G1、G2极，其中表针向左侧偏转幅度较大的为G2极。

目前有的MOSFET管在G-S极间增加了保护二极管，平时就不需要把各管脚短路了。
