光电耦合器的种类
[09-14 09:58:55] 来源:http://www.88dzw.com 电路学习 阅读:8566次
文章摘要:一般发光器件都是砷化镓红外发光二极管,而受光器件一般有光敏二极管、硅光敏晶体管、达林顿型光敏三极管、光控晶闸管型及集成电路型等,其内部结构如图所示。光电耦合器的封装形式,只有双列直插式,常用类型的光电耦合器的引脚排列,如图2所示。光电耦合器光电管的集电极电流IC与发光二极管的电流If之比称为电流传输比,用CTR表示,CTR的大小与光电耦合器的类型有关。二极管输出光电耦合器的CTR较小,在3%以内。三极管输出的光电耦合器的CTR可达150%,光电开关的CTR可达500%。光电耦合器与三极管一样可以线性工作,也可工作在开关状态。在电源的驱动电路中,“光耦”一般用来传递脉冲信号,工作于开关状态。工作

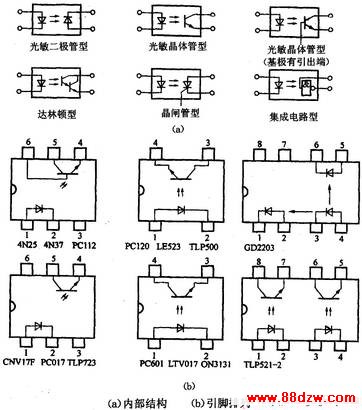

光电耦合器的种类,标签:学习园地,http://www.88dzw.com一般发光器件都是砷化镓红外发光二极管,而受光器件一般有光敏二极管、硅光敏晶体管、达林顿型光敏三极管、光控晶闸管型及集成电路型等,其内部结构如图所示。
光电耦合器的封装形式,只有双列直插式,常用类型的光电耦合器的引脚排列,如图2所示。
光电耦合器光电管的集电极电流IC与发光二极管的电流If之比称为电流传输比,用CTR表示,CTR的大小与光电耦合器的类型有关。二极管输出光电耦合器的CTR较小,在3%以内。三极管输出的光电耦合器的CTR可达150%,光电开关的CTR可达500%。
光电耦合器与三极管一样可以线性工作,也可工作在开关状态。在电源的驱动电路中,“光耦”一般用来传递脉冲信号,工作于开关状态。工作在高频时,应考虑“光耦”的响应时间,包括:延迟时间Td、上升时间tr、下降时间tf,如图3(a)(b)所示。为了得到快速响应,常选用高速“光耦”。在“光耦”电路中,负载电阻Rl的大小影响“光耦”的响应时间,Rl越小,“光耦”的响应时间越短。在使用时,在“光耦”允许的集电极电流范围内要尽量减小负载电阻以提高“光耦”的响应速度。
