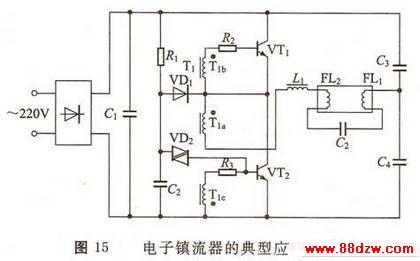

3、C₄提供，电阻R₁、电容C₂和双向触发二极管VD₂组成半桥自激振荡电路的启动电路。

当电路加电后，流经电阻R₁的电流对电容C₂充电，当电容C₂两端的电压达到双向触发二极管VD₂的触发电压（大约为35V左右）时，VD₂雪崩击穿，这时电容C₂通过开关管VT₂的基极发射极放电，VT₂因发射结正偏而导通，在VT₂导通期间，电流路径为：+VDCC₃灯管灯丝FL₁C₂灯丝FL₂镇流电感L₁T₁初级线圈T_1aVT₂的集电极
