（4）       电容、电感镇流

电容、电感镇流电路工作原理如图4所示。在电容、电感镇流电路中，要求电容的容抗要比电感的阻抗要大，这种镇流电路和电感镇流电路时的工作情况不同，这时灯的工作电压（电流）超前电源电压一定的相位，所以又被称为超前型镇流电路。

电容、电感镇流电路有较好的稳定特性，但是重复点火能力较差。这是为何当灯的电流过零时，电源电压的峰值和灯电压的方向正好相反的原因。

（5）       高频交流电子镇流器

在以上4种镇流方法中，目前电感镇流式电子镇流器得到了广泛的应用。但是采用高频交流电子镇流器可以提高灯管的发光效率，没有电感镇流器特有的50Hz工频噪声，减小了镇流器的体积和质量。高频交流电子镇流器和普通电感镇流器在使用时可以互换，易于实现智能控制（如DALI），在工厂、办公楼、家庭等应用场合，高频交流电子镇流器有很大的市场。

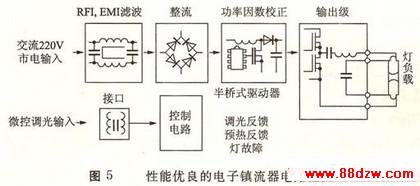

一个性能优良的高频交流电子镇流器电路的工作原理框图如图5所示。

从电子镇流器的噪声角度而言，电子镇流器的工作频率应大于20kHz，但是从降低镇流电感磁芯的高频损耗的角度而言，电子镇流器的工作频率又不能选得太高，一般不应大于100kHz，并且这个工作频率的大小还和具体的灯管型号有关，同时还应考虑到电子镇流器在高频工作时产生的高频干扰信号对工作于红外工作频段的家用电器等的影响。例如对工作于RC5系统的红外遥控电路它工作于36kHz，所以电子镇流器的工作频率不应工作在18kHz或36kHz，现在30~40kHz这个频率范围已基本被红外遥控系统使用，所以在设计电子镇流器时，不应选择这个工作频率范围。

2、  电子镇流器的分类

（1）       根据电子镇流器的供电方式分类

按电子镇流器的供电方式划分，电子镇流器可以分为直流供电的电子镇流器和交流供电的电子镇流器两大类：

①     直流供电的电子镇流器。直流供电的电子镇流器常用于以下的应用场合。

·应急照明系统，例如交流供电骤然断电时，利用蓄电池供电的照明，工作原理框图分别如图6(a)~(e)所示。
