2.1 温度测量电路

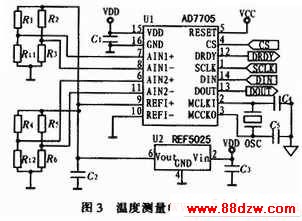

温度测量电路原理图如图3所示,该电路用于将代表温度的模拟电压数字化,供中央控制单元读取使用。Rt1、Rt2为Rt100铂电阻温度传感器,该传感器稳定性和线性都较好,工作温度范围为-200~650℃,其电阻与温度的关系为R=Ro(1+αT),其中α=0.003 851,Ro为100Ω,T为摄氏温度。在实际使用时Rt100常作为不平衡桥中的一个桥臂,如图3中的R1、R2、R3、Rt1和R4、R5、R6、Rt2分别组成桥路。其中R1=R2= R4=R5=3 kΩ,R3=R6=100 Ω,精度为O.1%,温度系数25 ppm;以2.5 V的参考电源为桥路供电,这样当温度从0℃变到100℃时,桥路输出电压范围为0~29.686 mV,温度每变化0.1℃,输出电压近似变化29.5μV。铂电阻的阻值偏小,在实际使用时应采用三线接法,以消除接线引入的测量误差。R3、R6选取100 Ω,温度大于0℃时,桥路输出电压大于0,从而满足后面A/D转换器输入电压大于0 V的需要。这里R1、R2、R4、R5的阻值给定3 kΩ,主要是考虑减轻U2的输出负担,此时每个桥路从U2中取的电流小于1.67 mA。
