基于MCU设计的离线锂电池充电器
[10-10 20:38:44] 来源:http://www.88dzw.com 单片机学习 阅读:8155次
文章摘要: 温度监视可用来确保执行安全的充电步骤,因为随着电池充满,任何额外的电能都将被转换成热量。尽管MCU必须为其完成的功能增加温度监视,但当今市场上的大多数锂电池都带有内置过充电保护,故温度监视尽管需要但却很少使用。 降压转换器设计 图4:测试电路 若要设计一种带锥形端接特性的充电器,最有效及最经济的方法是采用降压转换器来作为开关调整器。降压转换器使用电感来储存电能。图1a及1b分别为开关处于通/断位置时的降压转换器工作示意图。 来自PWM的信号控制充电开关。当开关闭合时(图1a),电流由于充电器提供的电压(充电器Vin)而流过电路,此时电容通过电感充电。
基于MCU设计的离线锂电池充电器,标签:单片机开发,单片机原理,http://www.88dzw.com温度监视可用来确保执行安全的充电步骤,因为随着电池充满,任何额外的电能都将被转换成热量。尽管MCU必须为其完成的功能增加温度监视,但当今市场上的大多数锂电池都带有内置过充电保护,故温度监视尽管需要但却很少使用。
降压转换器设计

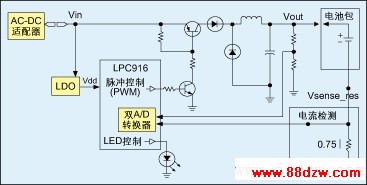

图4:测试电路
若要设计一种带锥形端接特性的充电器,最有效及最经济的方法是采用降压转换器来作为开关调整器。降压转换器使用电感来储存电能。图1a及1b分别为开关处于通/断位置时的降压转换器工作示意图。
来自PWM的信号控制充电开关。当开关闭合时(图1a),电流由于充电器提供的电压(充电器Vin)而流过电路,此时电容通过电感充电。
当开关打开时(如1b所示),电感试图通过感应电压来保持电流流动,但它不能立刻充电。然后电流流过肖特基二极管并给电容充电。此过程循环往复。
当通过减少PWM占空比来缩短开关“通”时间时,平均电压减少。相反,当通过增加PWM占空比来延长开关“断”时间时,平均电压增加。故通过控制PWM占空比来使MCU调整充电电压(或电流)可达到所需的输出值。
在讨论设计细节以前,需先讨论与电感及电容有关的两个要点:
1.电感大小
不难看出,确定降压转换器电感的大小是达到合适充电电压及电流的关键。电感大小也与成本有关。电感容量可用公式1来计算:
公式1
www.88dzw.com 其中:Vi:输入至开关的充电器电压;

图5:输出电压测试结果
Vsat:开关“通”时开关的电压损失;
Vo:电压输出;
T:PWM周期;
DutyCycle:PWM占空比;
Io:电流输出(亦即恒定电流充电)。
公式1显示PWM的开关频率越高(亦即开关周期T越小),则所需的电感越小,这有助于减少器件成本。
2.电容大小
还需注意的是,此电路中的电容完全是用来减少纹波电流,故越大越好,因为纹波与电容值成反比。
设计要点
本设计基于飞利浦P89LPC916型MCU,其整体设计思想是,通过先用恒定电流充电、然后再用恒定电压充电来实现尽可能快的充电。MCU还控制用于指示充电器工作状态的LED。
1.精密电源

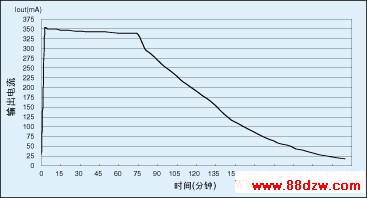

图6:输出电流测试结果
VDD需采用精密电压源,因为此电压被用作DA-DA转换器的电压参考。低压降(LDO)调整器为该电压源的最佳选择,且本设计采用3端LDO LM1117来为VDD提供精密3.31 V电源。
