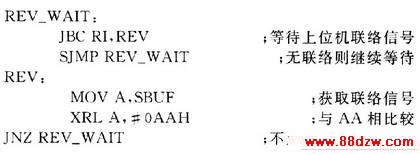

3．1 接收上位机命令程序
    接收上位机命令程序：

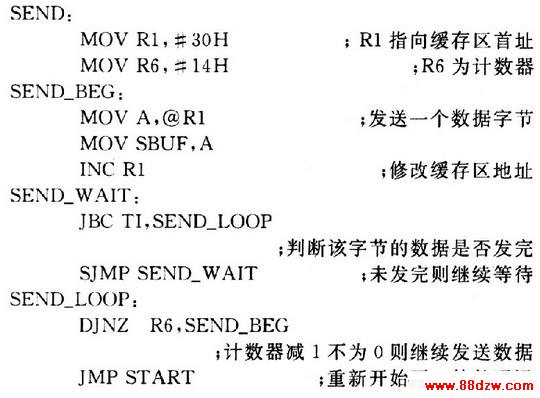

3．2数据发送程序
    数据发送程序：


4 结语
    单片机与上位机的通信在工业控制现场的应用比较广泛，利用VB提供的通讯控件MSComm对上位机进行编程比使用API函数编程更简单灵活。本文通过具体实例分析了计算机与单片机之间的通信方法。调试结果证明，该方案切实可行，能够确保通信的稳定，具有重要的现实意义。

www.88dzw.com

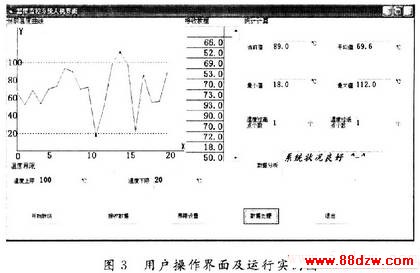

    主操作界面主要分为四个组成部分，如图3所示。为使界面清晰明了，用frame控件将其隔开。

    其中，温度界限部分主要用来显示用户自己设定的温度上下限；数据接收部分采用外部控件MSFlexGrid来显示已经接收过来的数据；统计计算部分用来显示对数据分析后的结果，如最大值、最小值、平均值等，最后对当前系统状况作出综合评判；温度曲线部分显示当前所有温度的变化情况，每个温度值对应曲线突出的一点，其中两条虚线内的点代表温度值在界限范围内，两条虚线外的两个点则表示该温度值超出了界限范围。
    进入主界面后，用户首先单击“开始联络”，此时上位机会向下位机发出联络信号，下位机受到预先设定的联络信号后，会将数据发送过来；然后单击“接收数据”命令，此时会在MSFlexGrid控件中按先后顺序依次显示接收到的数据；在进行数据处理之前，用户可根据自身需求进行温度界限的设定，仅单击“界限设置”命令即可实现；最后进行数据处理，单击相应命令按钮后，会在界面绘出当前温度曲线，并计算出各种统计参数。

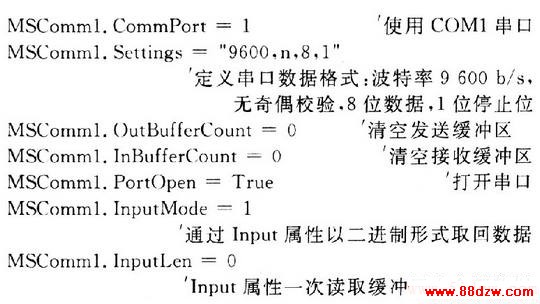

2．3 串口通信初始化程序
    该程序主要用于对数据缓冲区以及串口部分的初始化，如串口的选择、串口的数据格式等。这部分程序的代码如下：

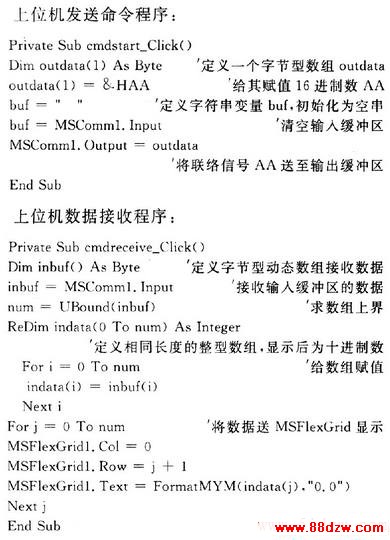

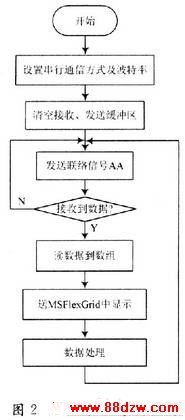

2．4 上位机通信程序
    该程序由数据发送(联络信号)和数据接收组成。两部分程序分别写在对应的命令按钮“开始联络”、“接收数据”的Click事件下。具体程序代码如下：
